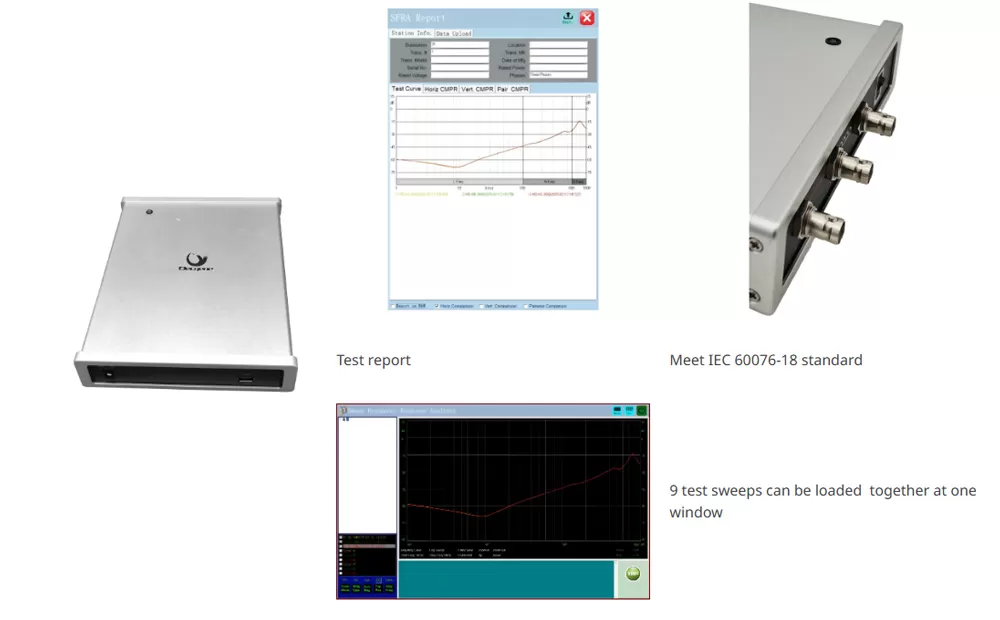

Conheça o padrão IEC 60076-18

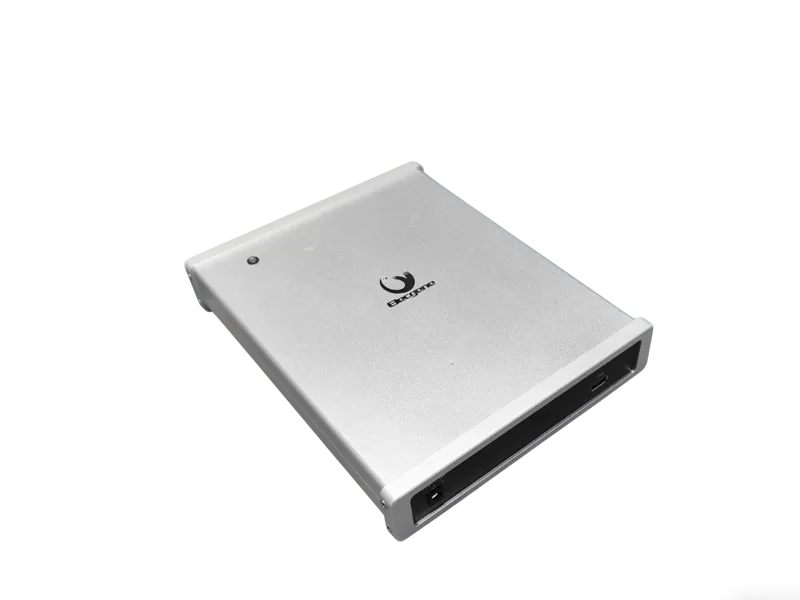

Portátil e leve para fácil utilização

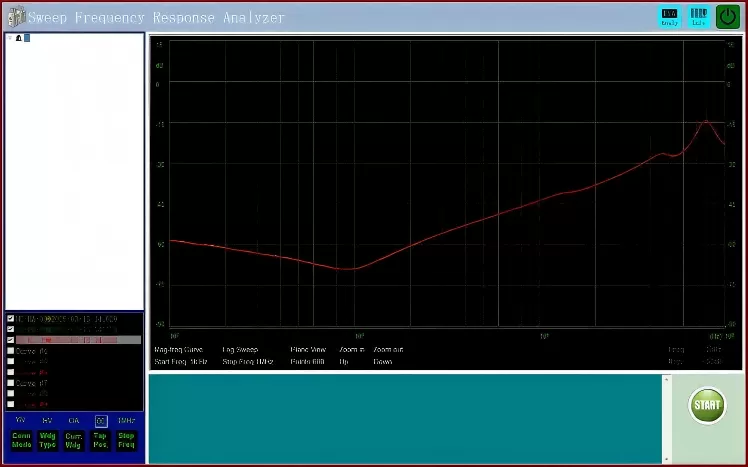

Software de análise permite mais diagnósticos
Resultados reproduzíveis graças à técnica de conexão inovadora
A deformação dos enrolamentos do transformador é medida com o método de análise de resposta de frequência de acordo com o padrão nacional DL/T911-2016/IEC60076-18 para a indústria de energia elétrica, ou seja, Detectar a característica de resposta de amplitude-frequência de cada enrolamento do transformador e fazer a comparação vertical ou horizontal do resultado da detecção para julgar a possível deformação do enrolamento do transformador com base na mudança das características de resposta de amplitude-frequência. Mini-WDT usa o método SFRA para avaliar se um transformador foi ou não sujeito a danos mecânicos. É um analisador muito portátil, tornando muito conveniente conectar-se ao PC externo.
Mini-WDT detecta problemas do transformador, tais como:
Deformações e deslocamentos sinuosos
Curtas curtas e enrolamentos abertos
Estruturas de fixação quebradas
Problemas de conexão do núcleo
Colapso parcial do enrolamento
Fundamentos básicos defeituosos
Movimentos do núcleo

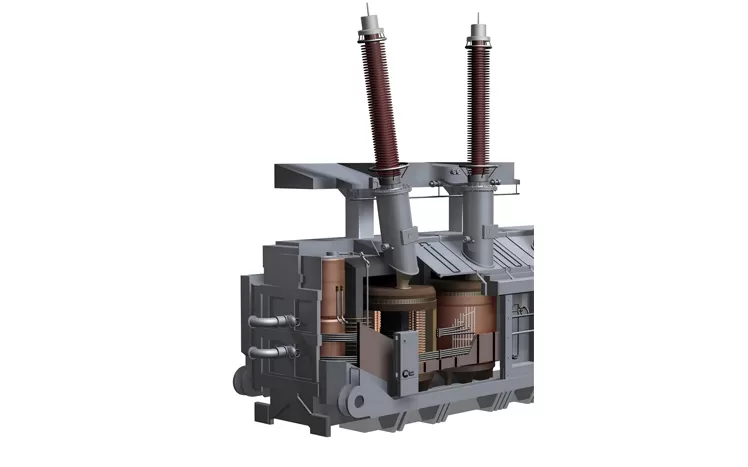

Mini-WDT injeta uma tensão de excitação sinusoidal com uma frequência continuamente crescente em uma extremidade do enrolamento do transformador e mede o sinal retornando da outra extremidade. Devido a uma medição direta no domínio da frequência, nenhum processamento de dados adicional é necessário. A comparação de sinais de entrada e saída gera uma resposta de frequência única, que pode ser comparada com dados de referência. Assim, os desvios podem indicar mudanças de componentes internos. Esses desvios podem estar diretamente relacionados a diferentes seções da faixa de frequência e podem ser discernidos uns dos outros.
| Tensão de saída | Vpp-25V ajuste automático durante o teste |
| Impedância de entrada | 1MΩ (50Ω embutido combinando resistência no canal de teste) |
| Faixa de varredura de frequência | 10Hz-2MHz (customizável até 30MHz) |
| Impedância de saída | 50Ω |
| Faixa dinâmica de medição | -100dB ~ 20dB |
| Precisão de frequência | 0,00001 |
| Potência de entrada | 100-240V AC, 50/60Hz |
| Condições ambientais | Temperatura de funcionamento: -10 °C ~ 50 V Humidade: ≤ 90% |
| Tamanho líquido | 238 × 184 × 40mm |
| Peso líquido | 2,45 kg |
