Caso de teste do transformador Tan Delta 765kV

I. Teste de Informação

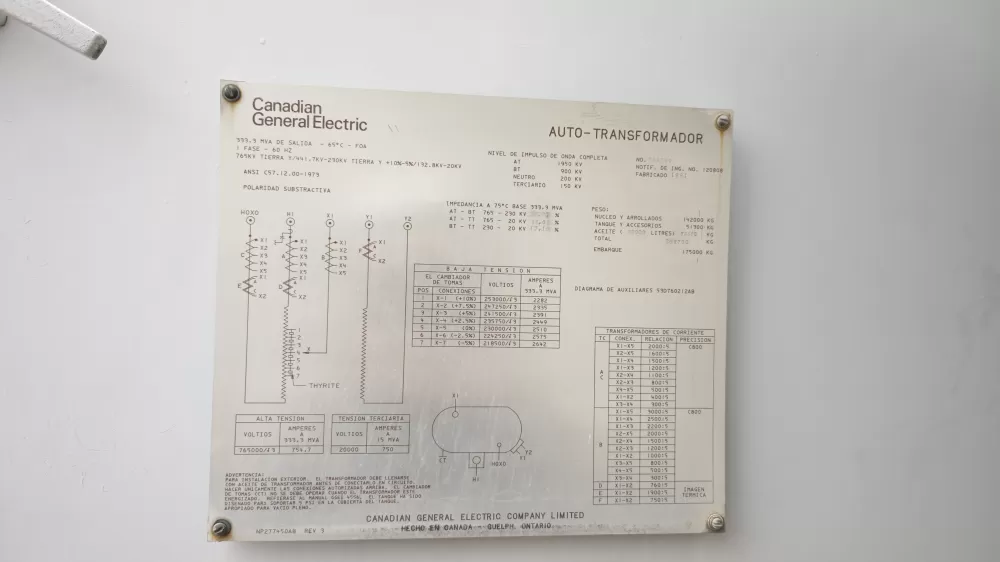

Ele antes do teste, nós desconectamos todos os cabos do transformador. E então, nós conectamos cabos de teste por um guindaste, porque o transformador é muito alto.

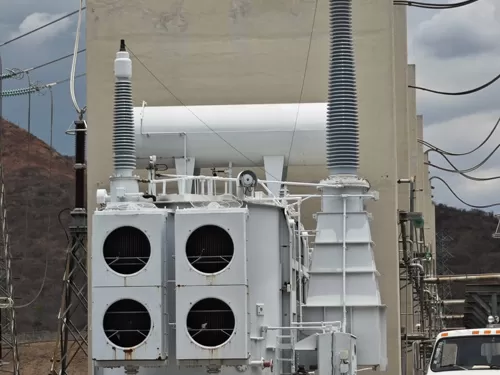

Figura 2 transformador 765kV

Em primeiro lugar, usamos o modelo UST para testar o transformador. A configuração UST é usada para medições entre dois terminais de um espécime de teste que não são aterrados ou que podem ser removidos do solo. Na configuração UST, a corrente que flui no isolamento entre o cabo de tensão e o cabo de medição do instrumento é medida e a corrente que flui para o solo não é medida. Na Figura 3, exemplo abaixo, você mede a capacitância e o fator de dissipação entre o enrolamento de alta tensão (HV) e o enrolamento de baixa tensão (LV), C = CHL.

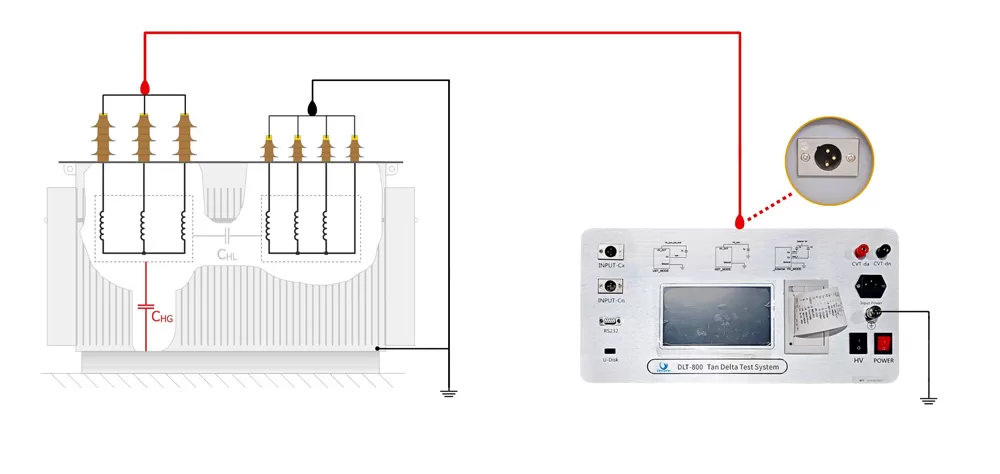

Figura 3 UST Modle

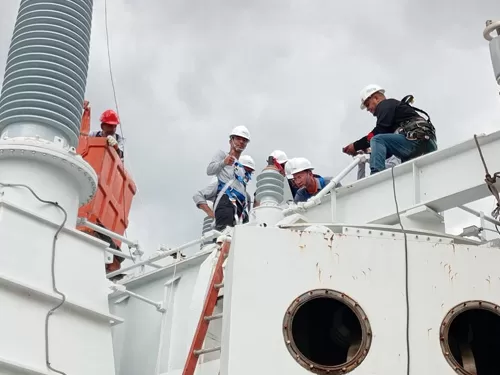

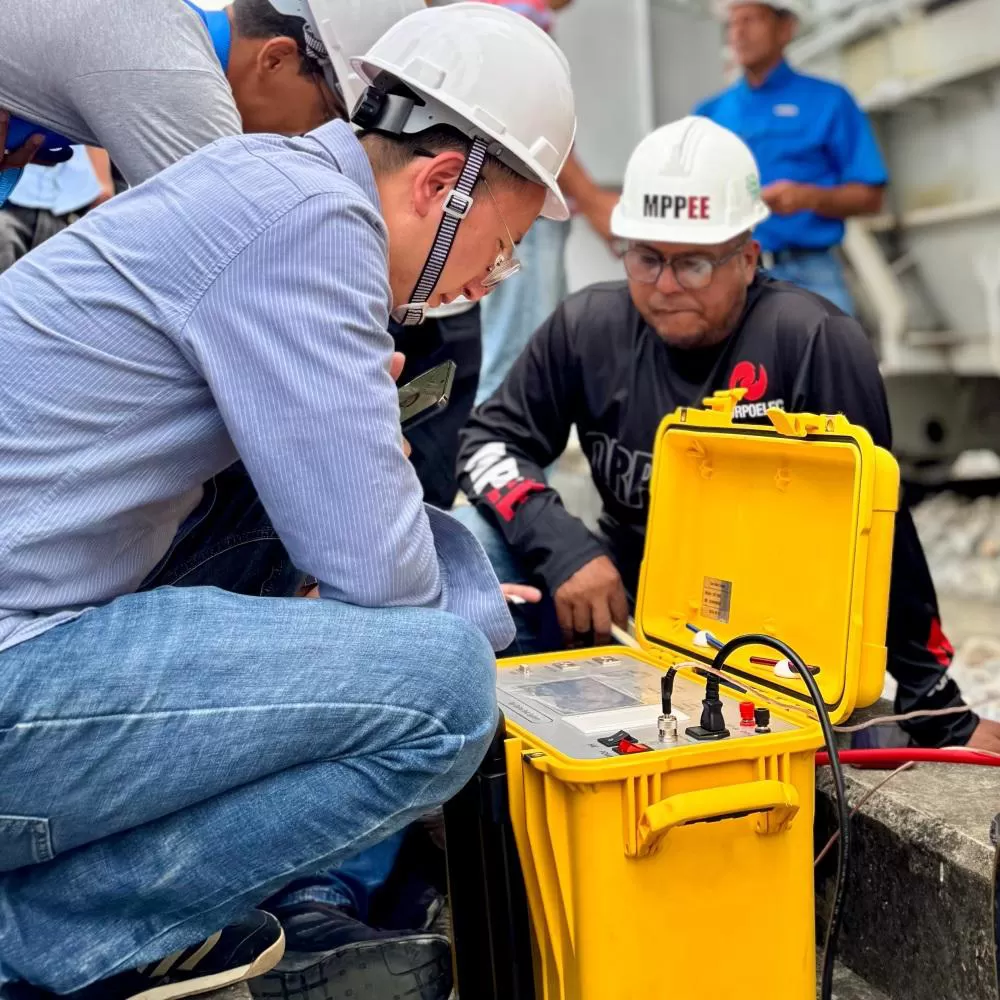

Figura 4 Exibição no local

Espere até que nosso teste esteja terminado, você poderia imprimir dados de teste. Como mostrado na Figura 5:

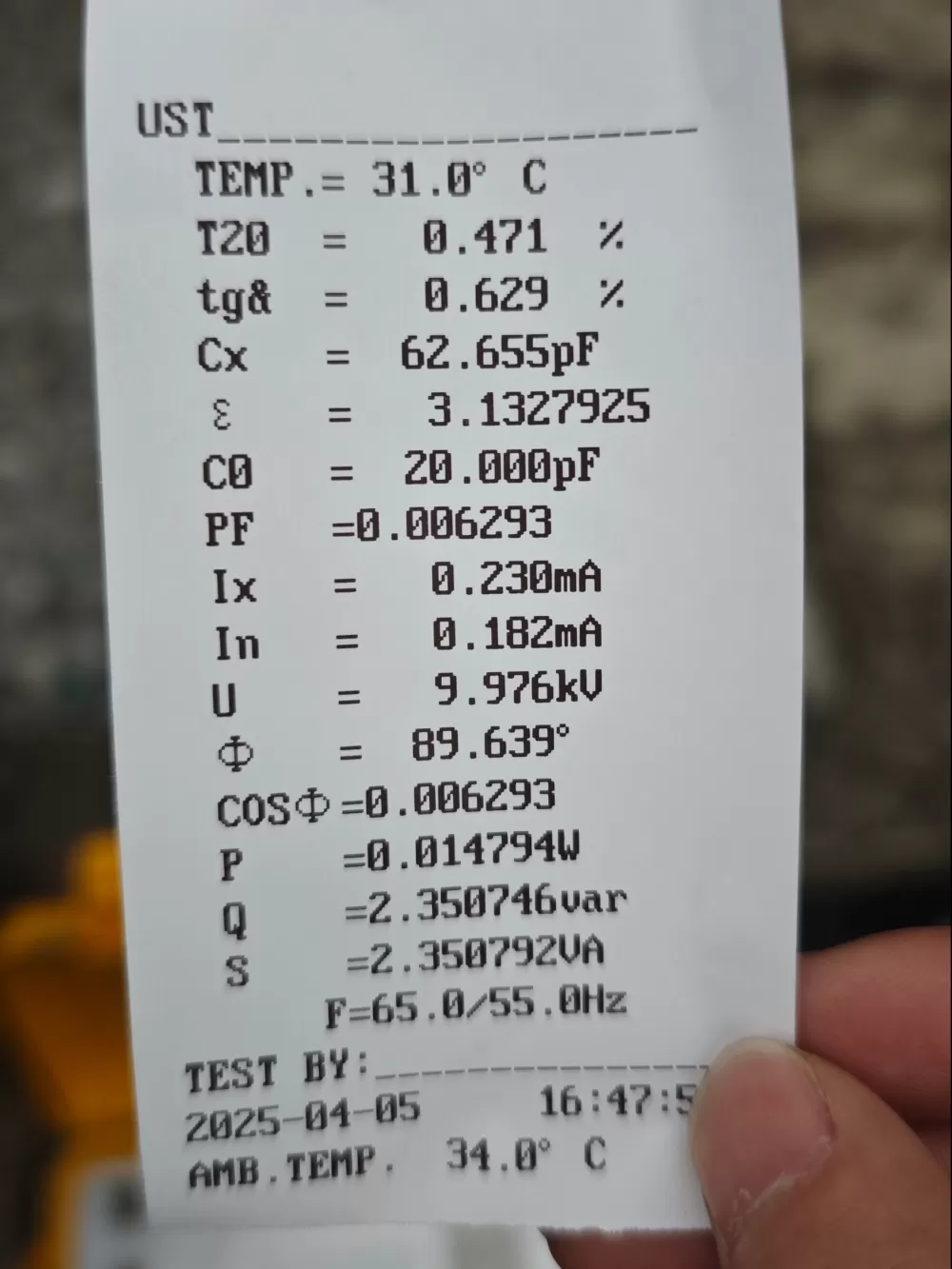

Figura 5 UST resultado do teste

Second, usamos o modelo GST. A configuração GST permite o teste de uma amostra de isolamento aterrada através do solo do espécime. Toda a corrente que flui para o solo é medida. O método de fiação é o seguinte:

Figura 6 Modelo GST

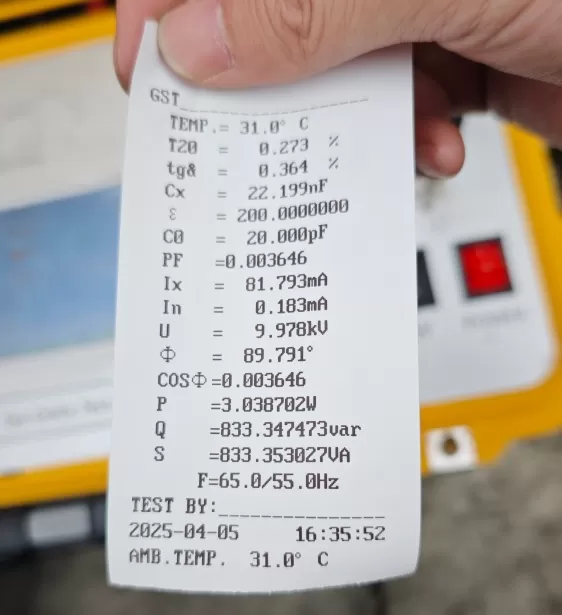

Figura 7 Resultado do Teste GST

Por fim, usado GSTg para testar. A configuração GSTg permite correntes indesejadas, para contornar o circuito de medição e permite que seções menores de isolamento sejam testadas individualmente. Apenas as correntes terrestres são medidas, usando uma configuração GST-Guard. A corrente que flui para terminais com a conexão de guarda não é medida. O método de fiação é o seguinte:

Figura 8 Modelo GSTg

Função GSTG, a capacitância e a perda dielétrica de C1 e C2 podem ser medidas ao mesmo tempo em uma fiação. É muito fácil e economiza tempo.

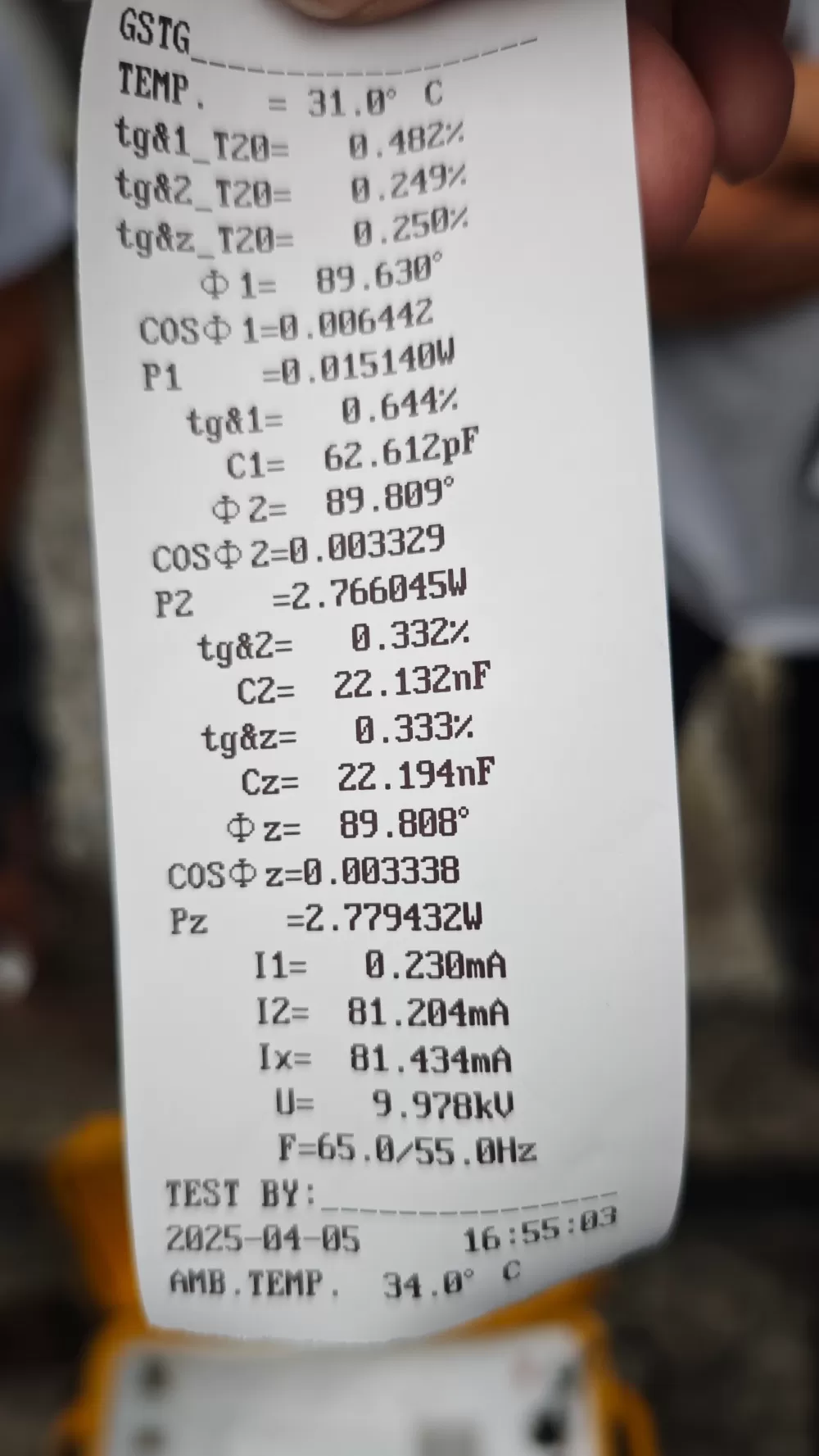

Figura 9 Resultado do Teste GSTg

III. Resumo do teste
