Diagnóstico de descarga parcial de imagens acústicas de linhas aéreas de 10kV

Descarga parcial é a descarga que ocorre localmente no isolamento de equipamentos de energia sob a ação de um campo elétrico suficientemente forte. Cada descarga parcial terá algum impacto no meio isolante, fazendo com que a resistência do isolamento diminua, resultando em danos ao isolamento de equipamentos de energia de alta tensão e até mesmo representando um risco de segurança para o pessoal.

Imagens acústicas podem sobrepor os sinais acústicos gerados pela descarga parcial na superfície do objeto medido para formar um efeito de posicionamento visual, ajudando o pessoal de operação e manutenção a rapidamente, detectar com precisão e intuitivamente defeitos de descarga parcial.

As câmeras acústicas usam a tecnologia de formação de feixe de matriz de microfone para adquirir, medir e exibir visualmente os dados da fonte de som, sobrepostos em uma imagem de vídeo de alta definição em tempo real. Ao integrar os dados da fonte de som com a imagem de vídeo, a fonte de som em mudança é exibida dinamicamente na tela na forma de um “mapa de som”.

Quando usados em sistemas de energia, eles podem ajudar a identificar com segurança e rapidez a descarga parcial onde a ruptura dielétrica está ocorrendo.

Esta ferramenta robusta e versátil pode ajudá-lo a identificar rápida e facilmente uma variedade de condições industriais indesejáveis, como falhas elétricas, vazamentos de gás. Com precisão precisa, o Mini CAM permite que você veja instantaneamente ruídos sonoros e ultrassônicos que são difíceis de detectar. Com 128 microfones digitais, ele o ajudará a ver claramente o que você está perdendo.

Ao adicionar uma parte opcional da câmera térmica, o MiniCAM pode alterar as funções entre a imagem acústica e a imagem térmica, tornando o diagnóstico mais abrangente e eficiente.

1. Informação básica

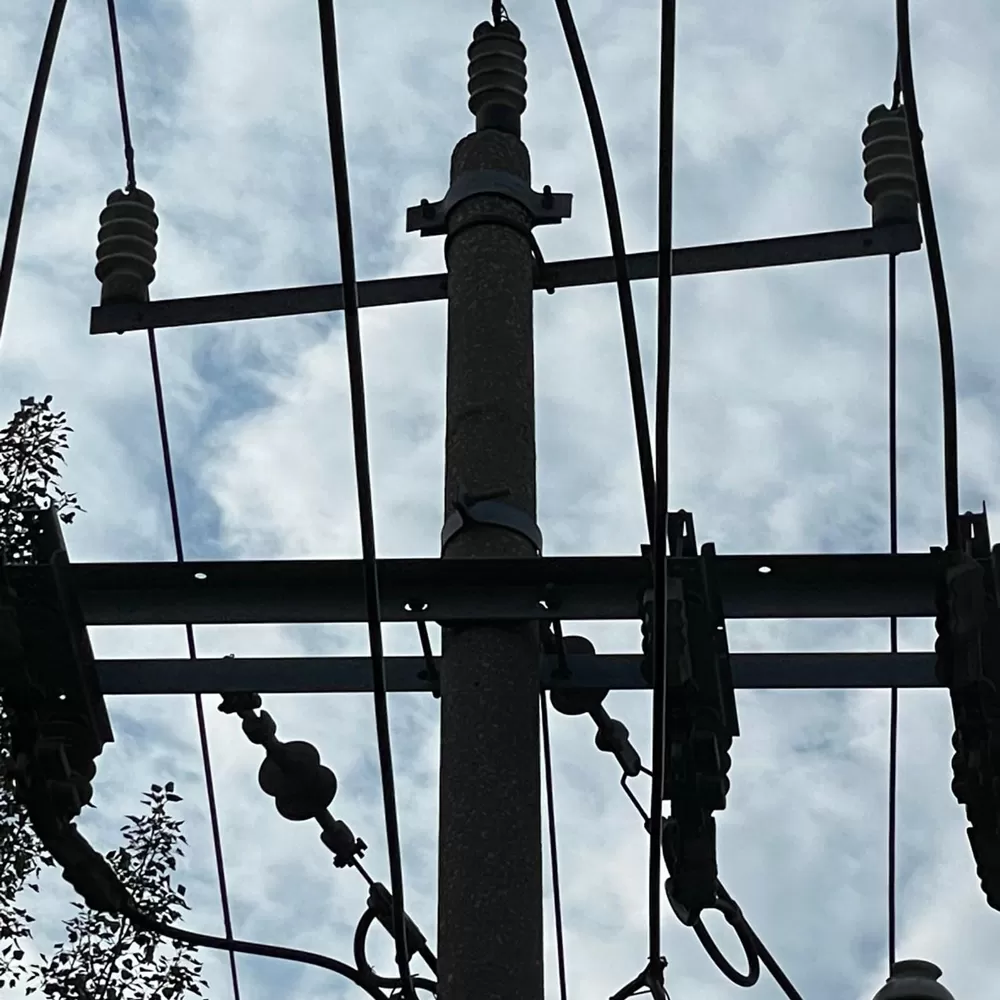

Figura 1 Torre de linha aérea No.5

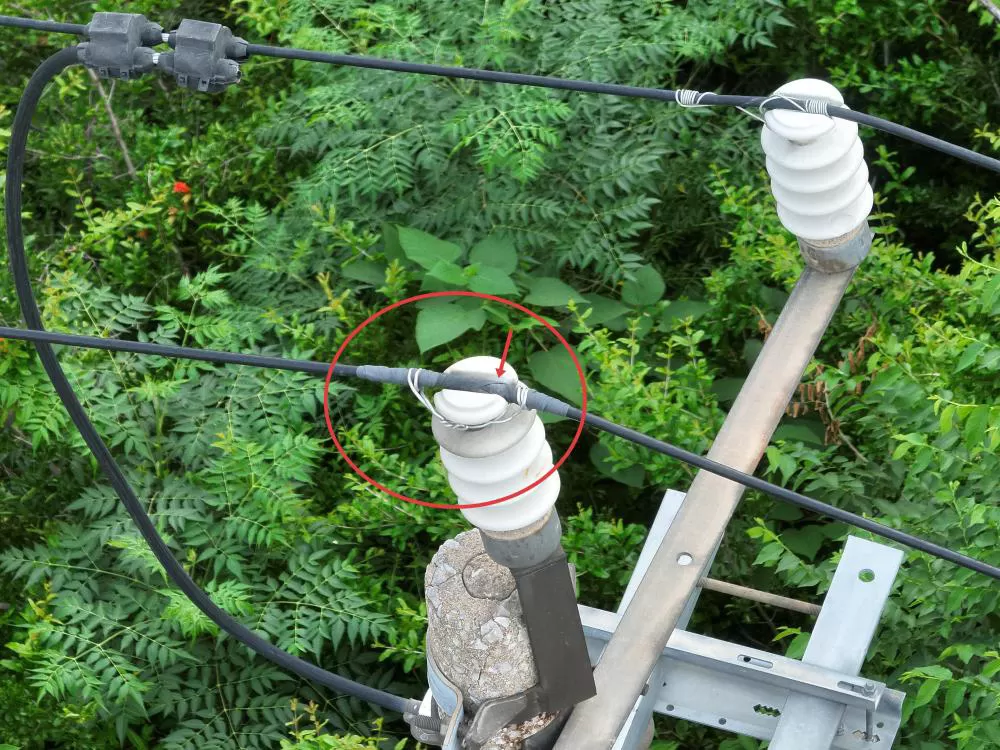

Figura 2 Detalhes do defeito

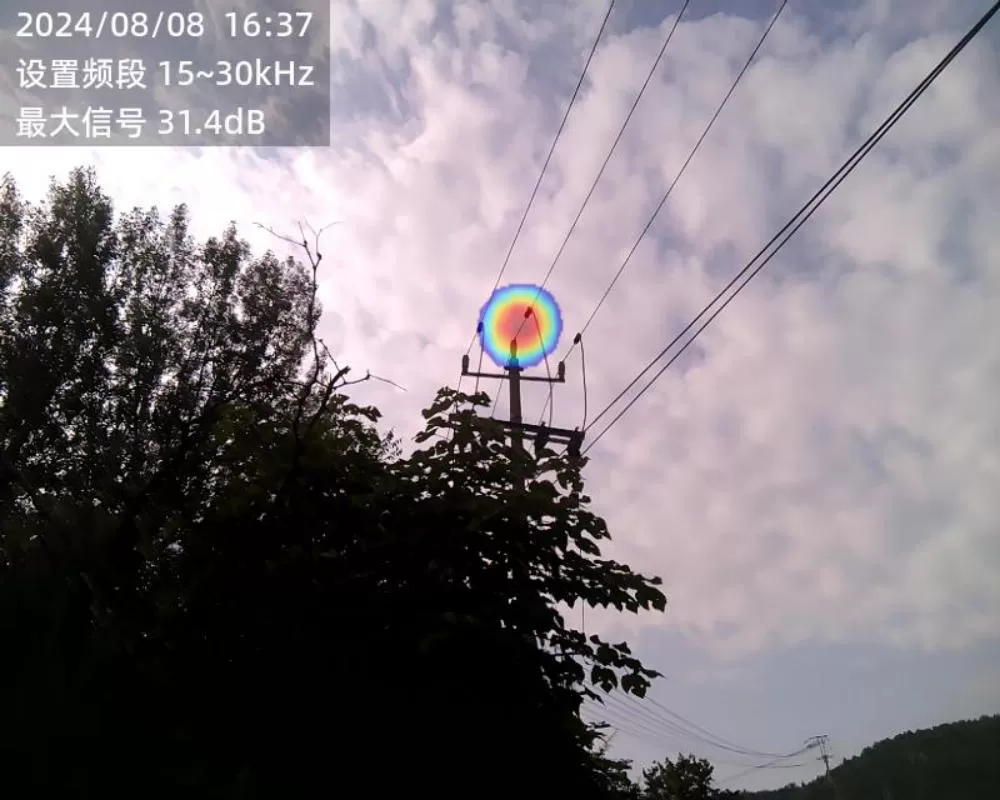

Figura 3 Imagem acústica

2. análise do resultado

A imagem acústica do isolador a uma distância de cerca de 10 metros revelou uma descarga com uma amplitude de 31,4 dB. Portanto, julga-se que o fio de ligação superior está danificado, resultando em descarga de superfície.
