Caso de teste de transformadores Combinsd trifásicos

Sheet1 Informação básica

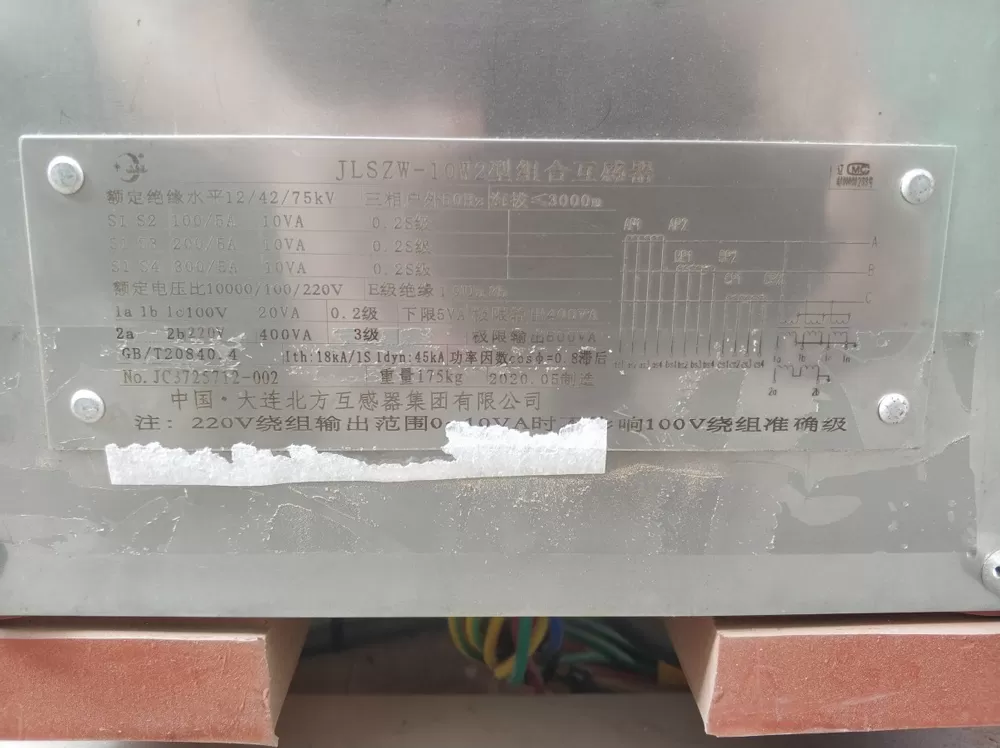

Figura 1 Placa de identificação

O Transformador Combinsd trifásico, que inclui CT,PT e disjuntor de vácuo, a estrutura geral é a seguinte;

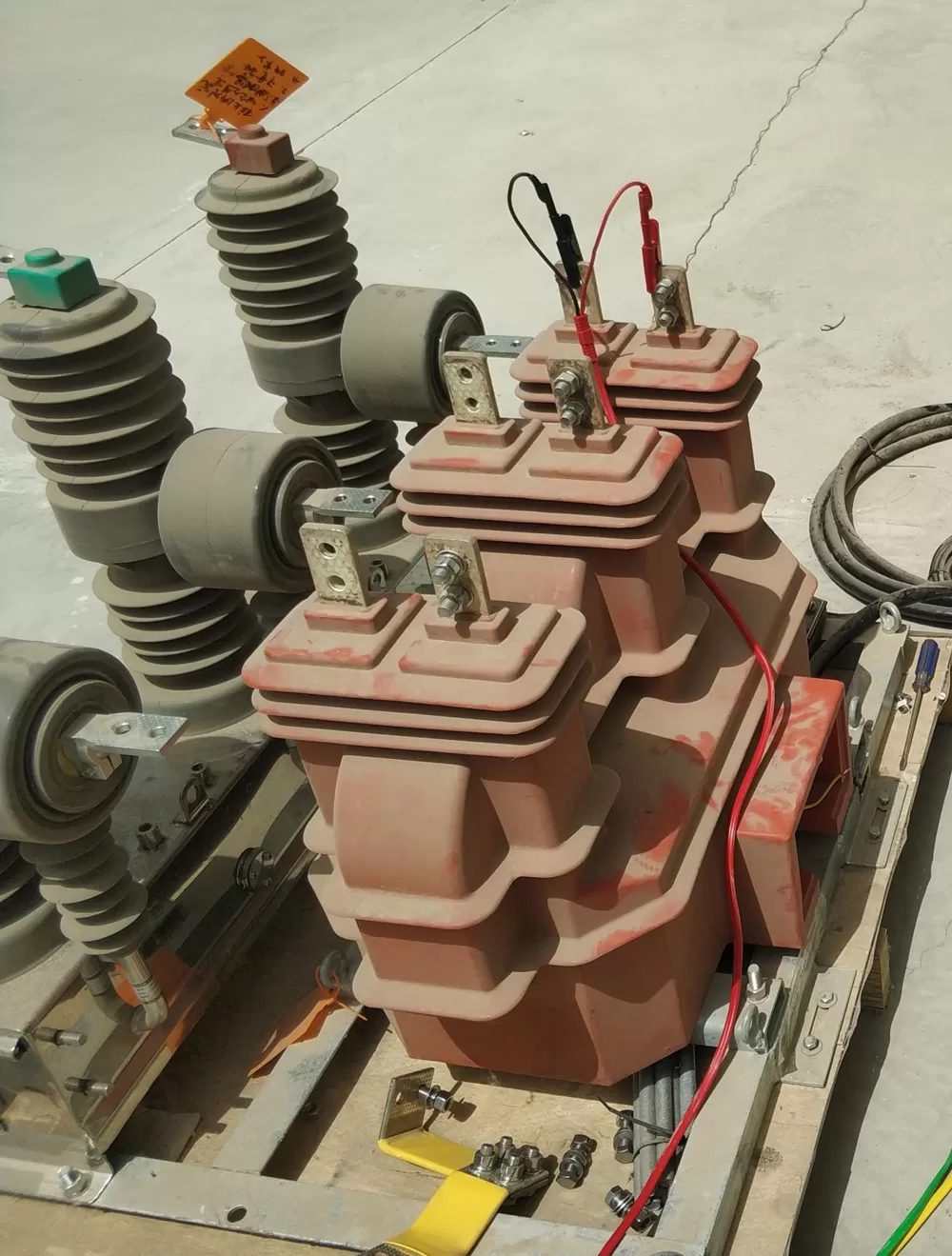

Figura 2 Transformador Combinsd trifásico

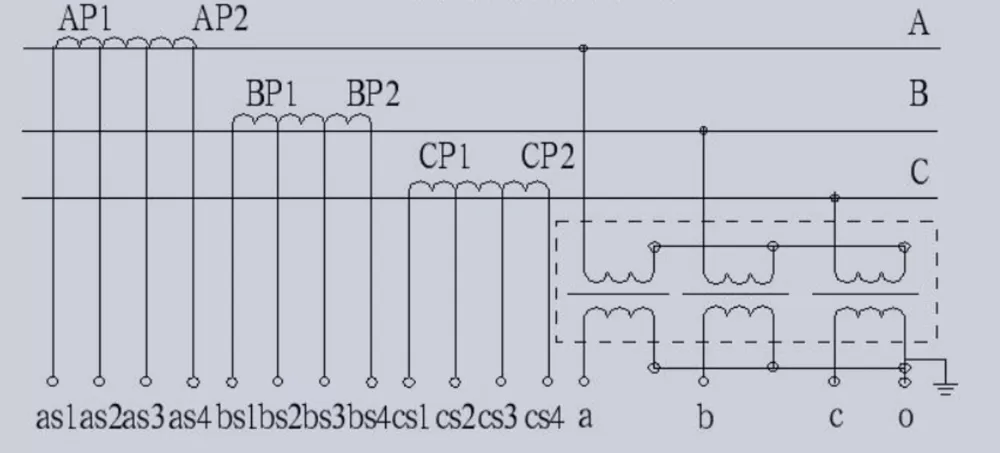

Diagrama de Conexão Figura3

Em primeiro lugar, realizamos todos os testes do CT-saturação, relação e polaridade, resistência ao enrolamento, todos os toques com o apertar de um botão e sem alteração de leads.

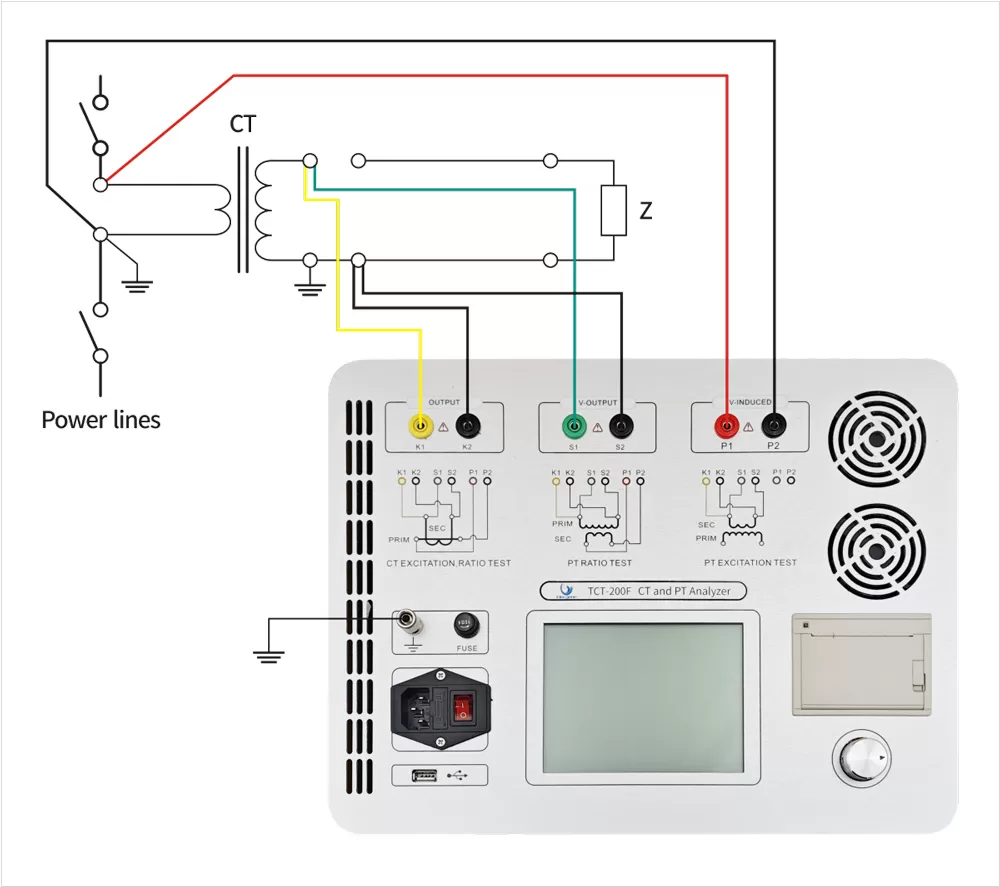

Figura 4 diagrama de fiação CT

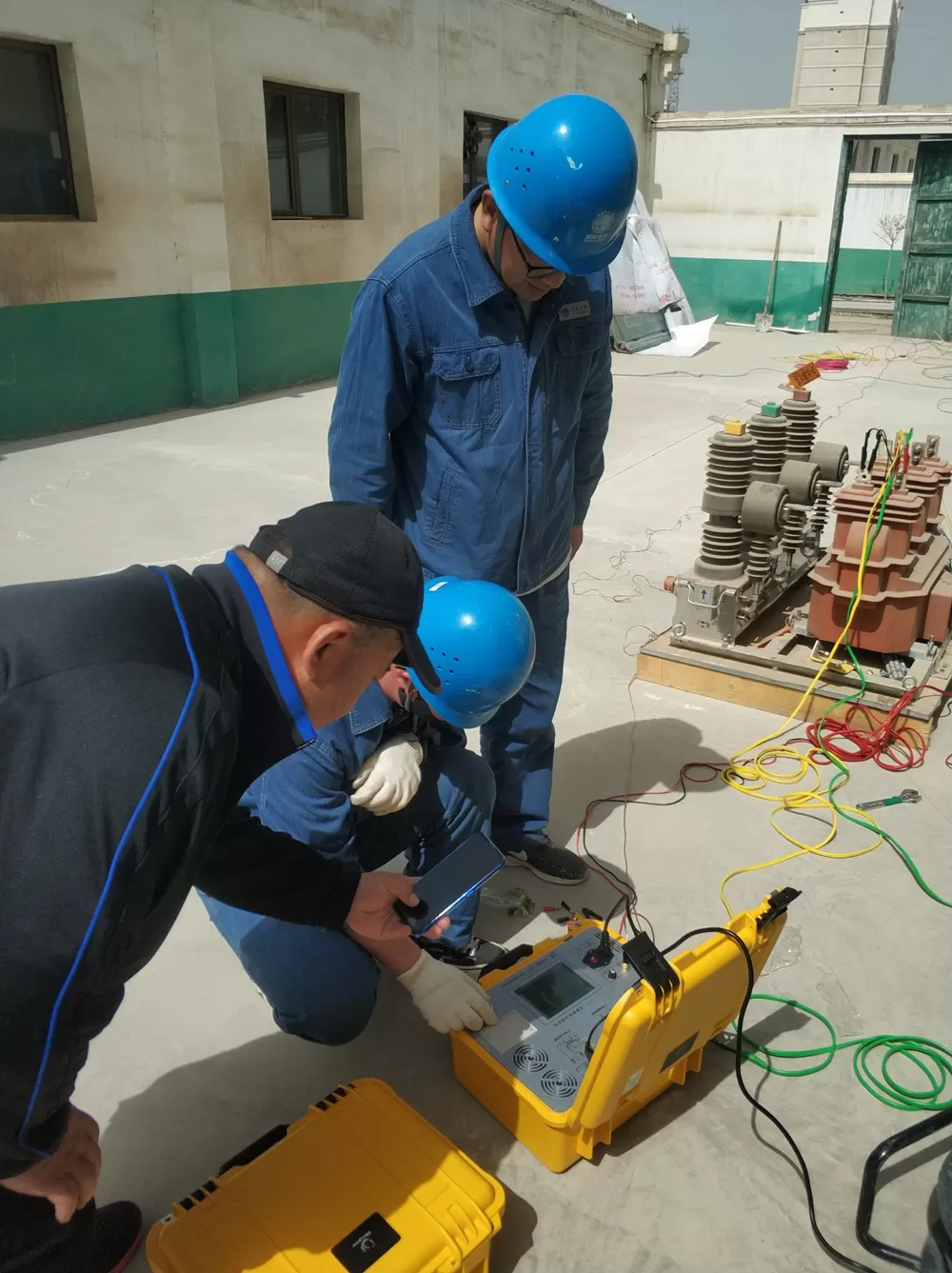

Figura 5 Exibição no local

Aguarde até o nosso teste terminar, você pode imprimir os dados de teste. Como mostrado na Figura 6:

Figura 6 Relatório de Teste CT

Em segundo lugar, realizamos testes de relação e polaridade da PT. Antes do teste, você deve aterrar o testador e abrir o enrolamento secundário CT e o enrolamento secundário PT, também uma extremidade do lado secundário PT deve ser aterrada.

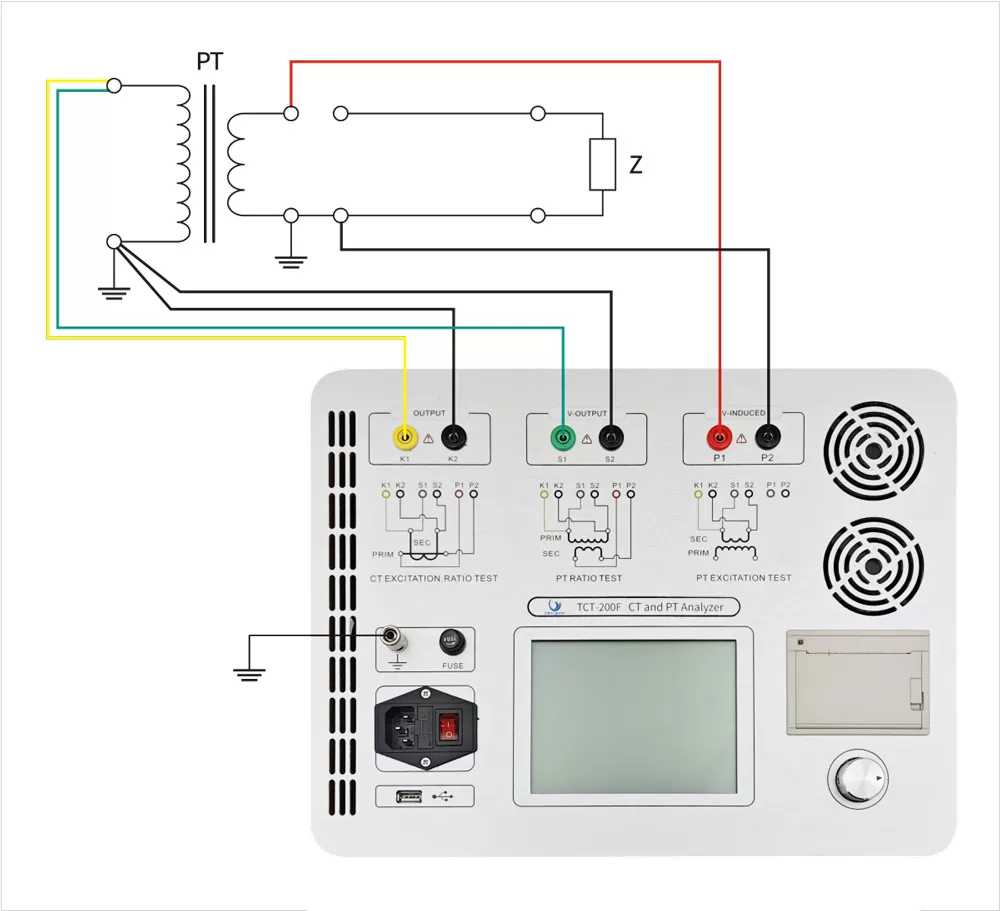

Figura 7 PT diagrama de fiação

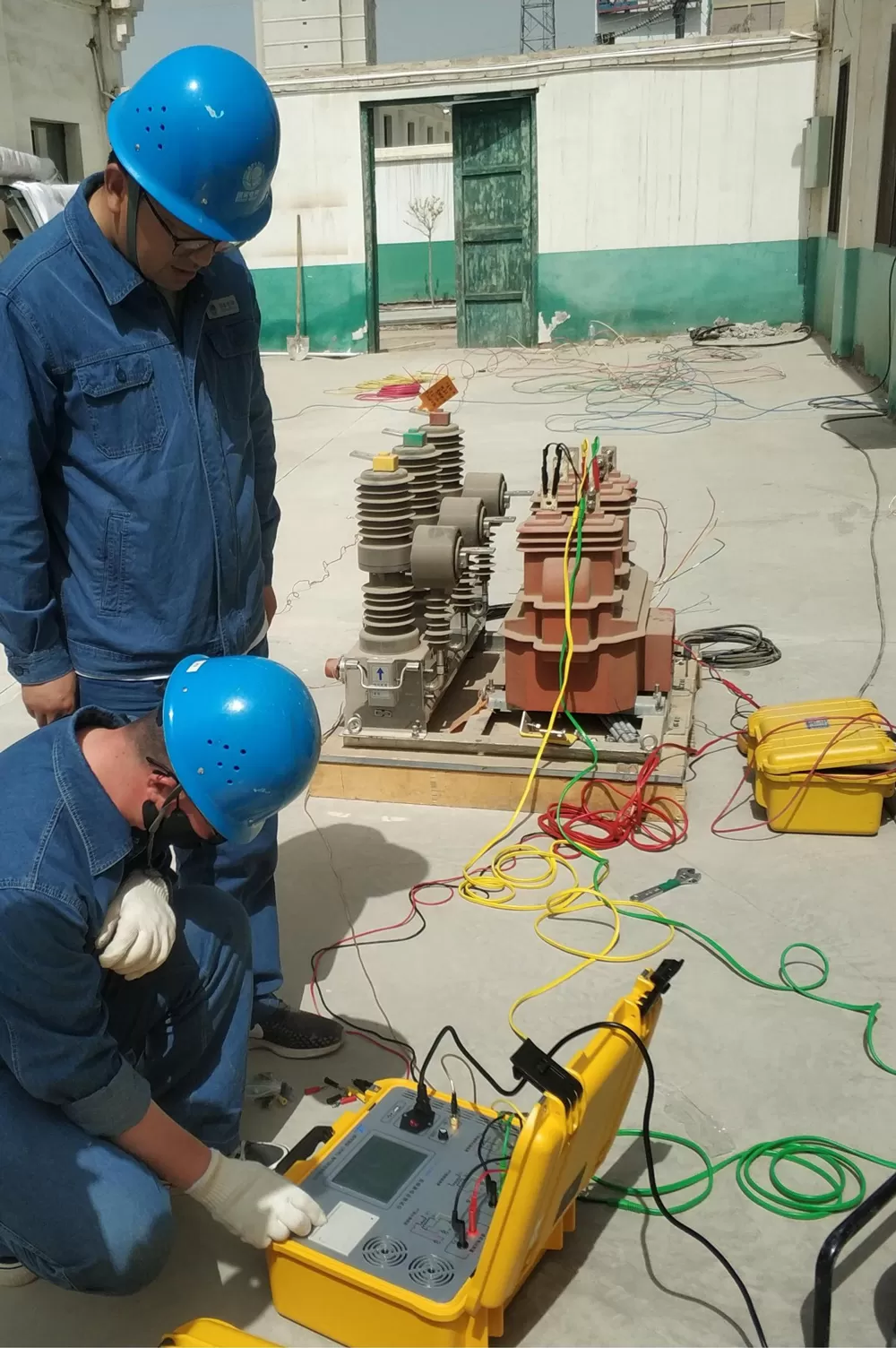

Figura 8 Exibição no local

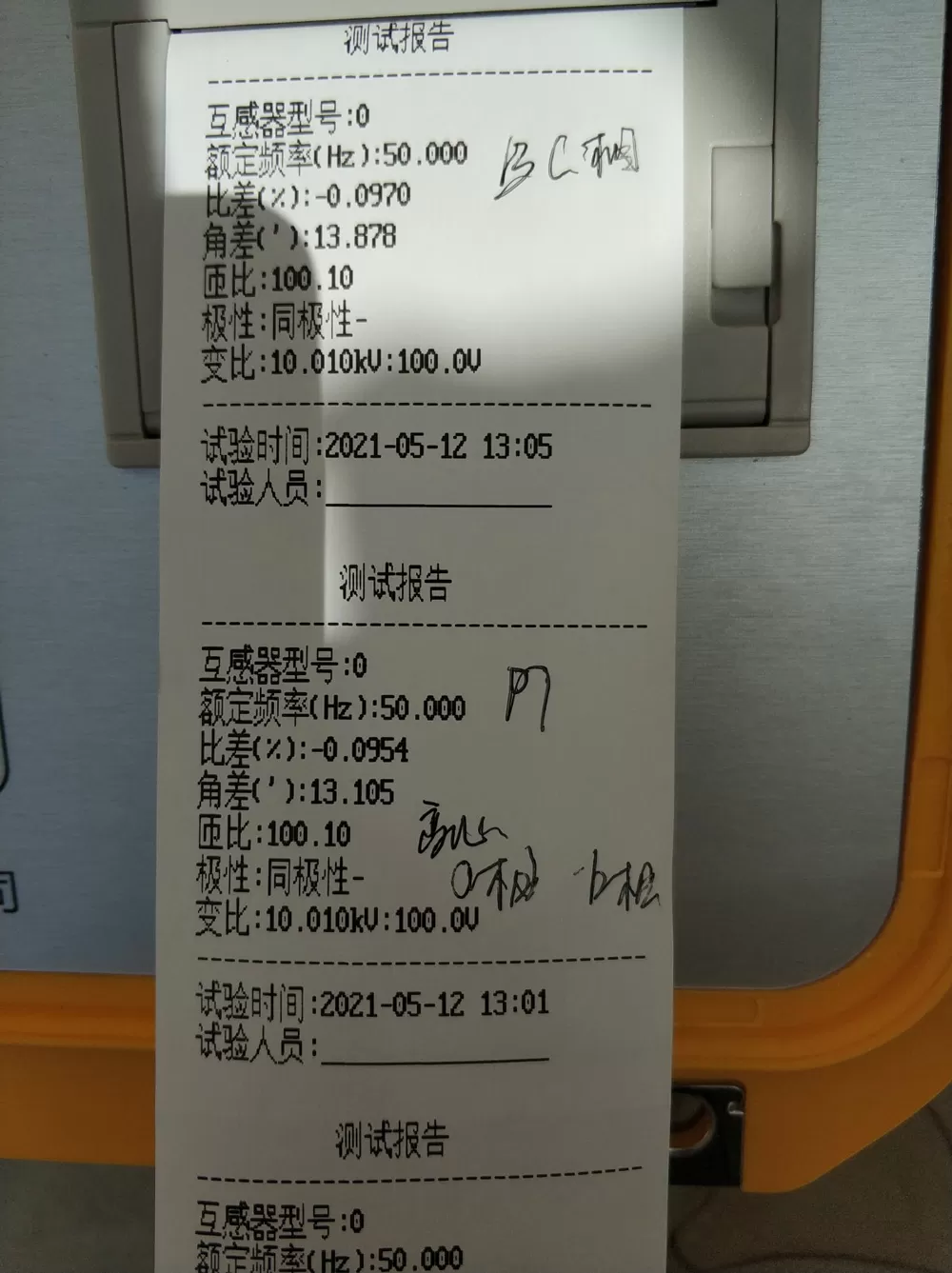

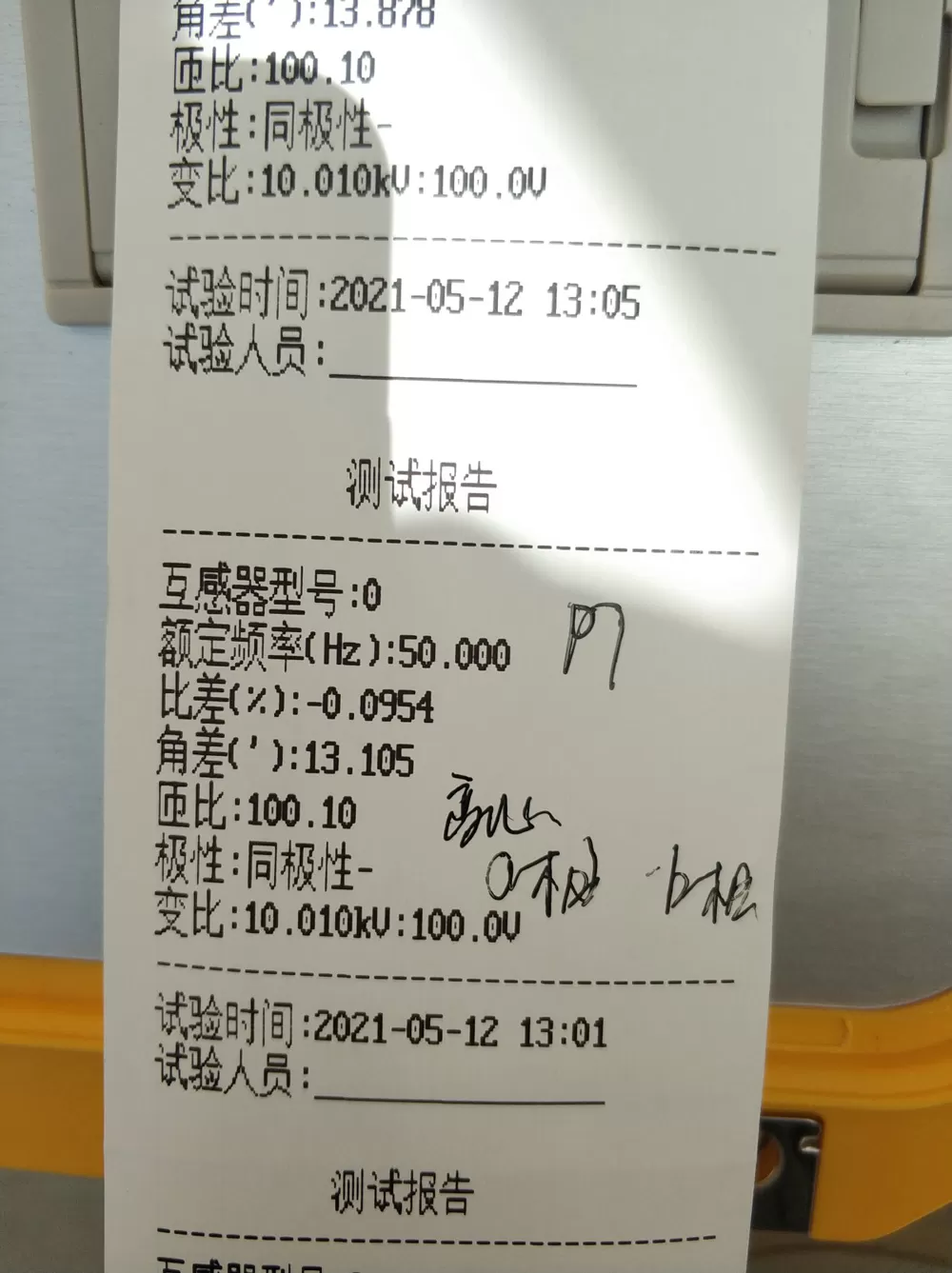

Aguarde até que nosso teste termine, você pode imprimir dados de teste. Como mostrado na Figura 9:

Figura 9 Relatório de Teste PT
