Caso de teste de movimento e temporização de disjuntores 110kV

Sheet1 Informação básica

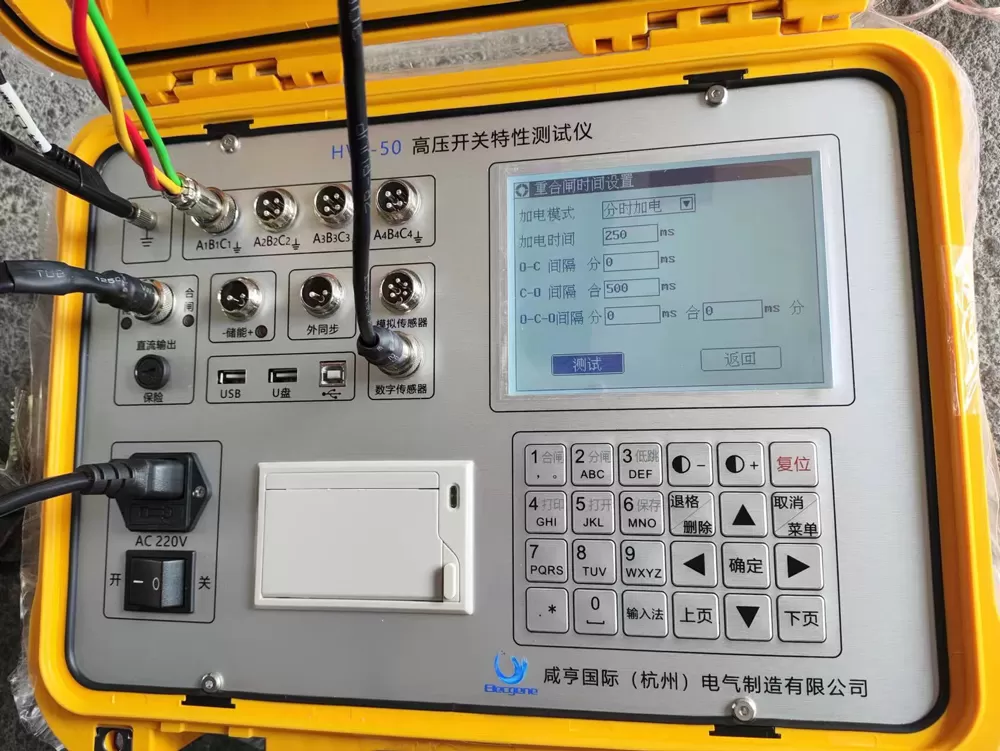

Figura 1 Analisador de Disjuntor HVS-50

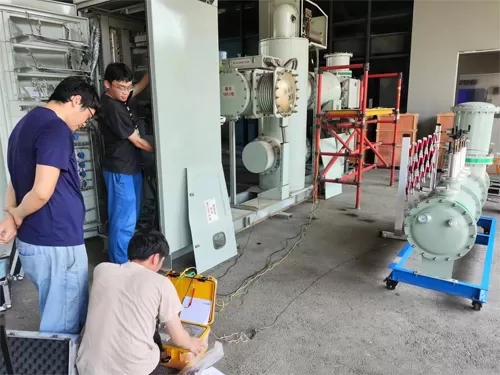

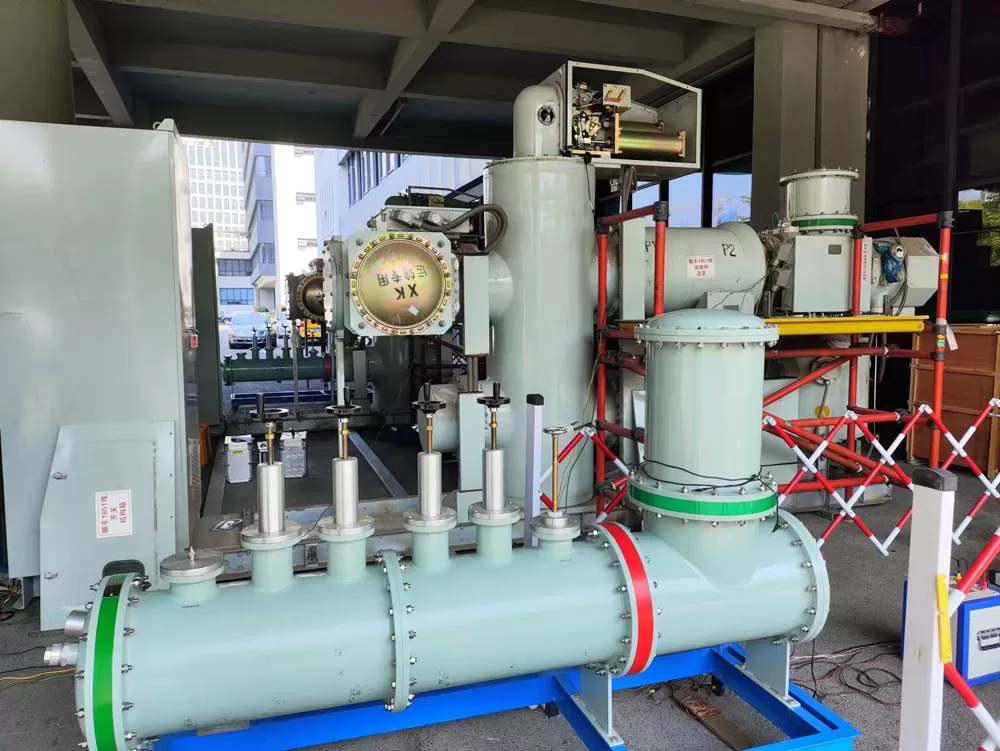

Figura 2. GIS geral

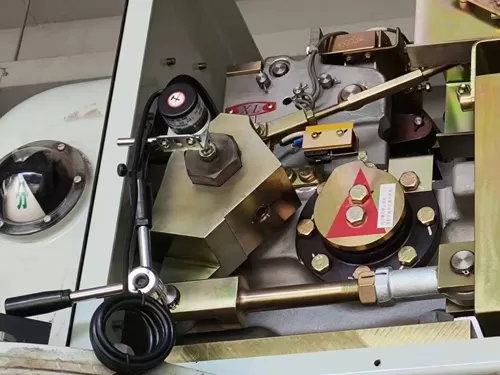

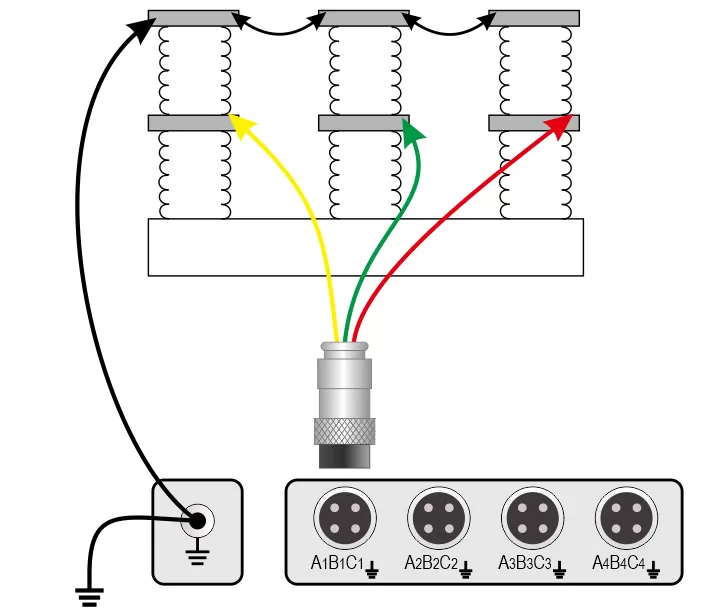

Conecte o instrumento e o disjuntor ao circuito de controle, quebre e o eixo giratório de acordo com o caminho mostrado na Figura 2, Figura 3 e Figura 4 acima. Depois de definir de acordo com os parâmetros do disjuntor, o teste é realizado.

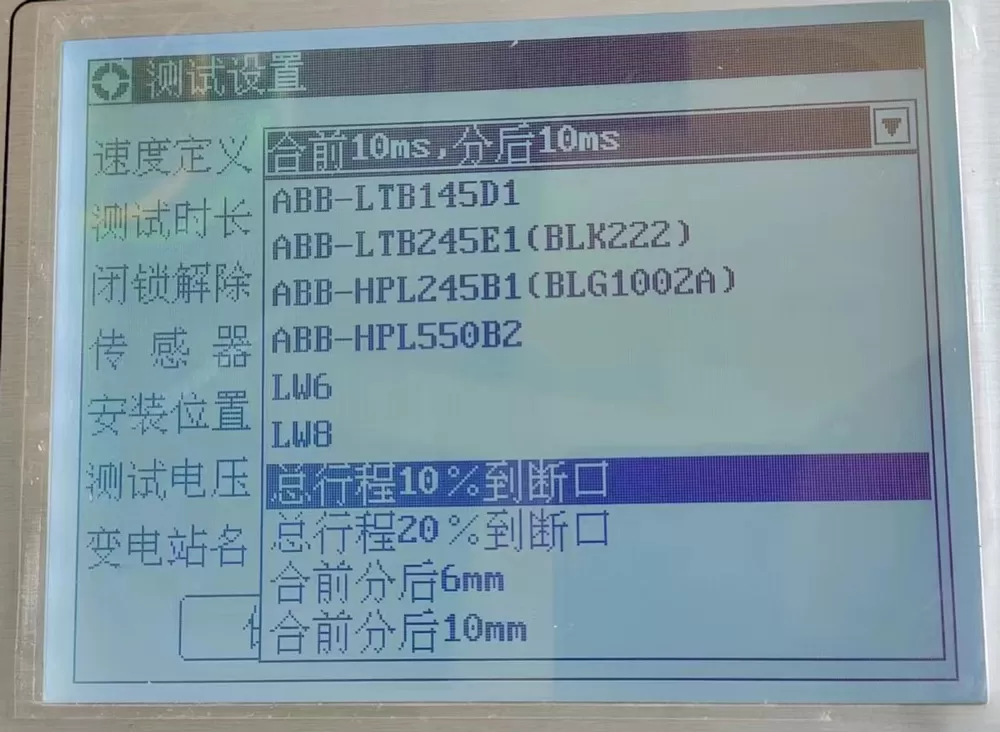

Figura 3 Definição de velocidade

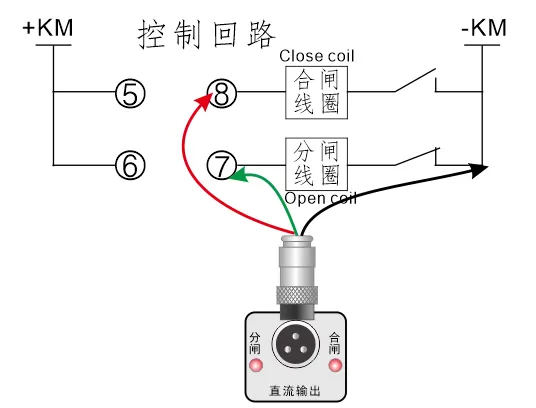

Figura 4 Conecte a bobina aberta/fechada

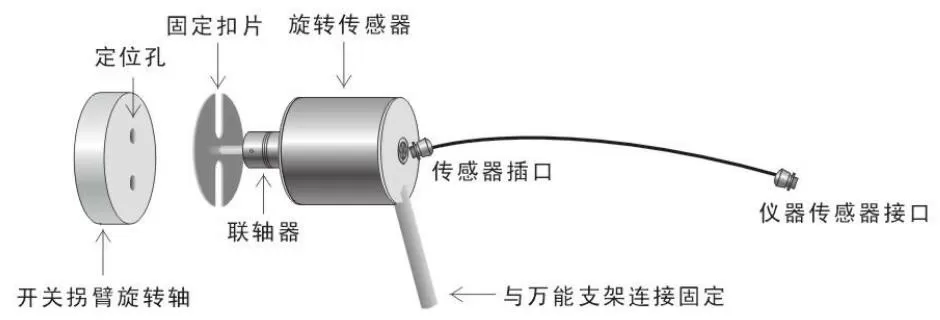

Figura 5. Conecte o disjuntor

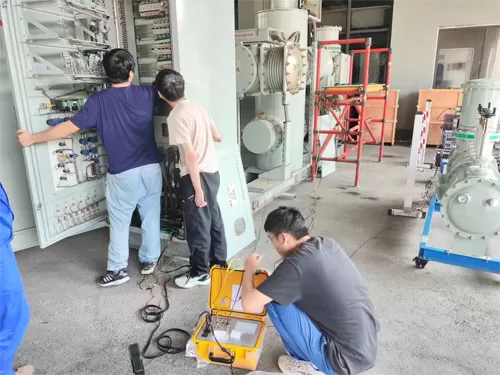

Figura 7 Exibição no local

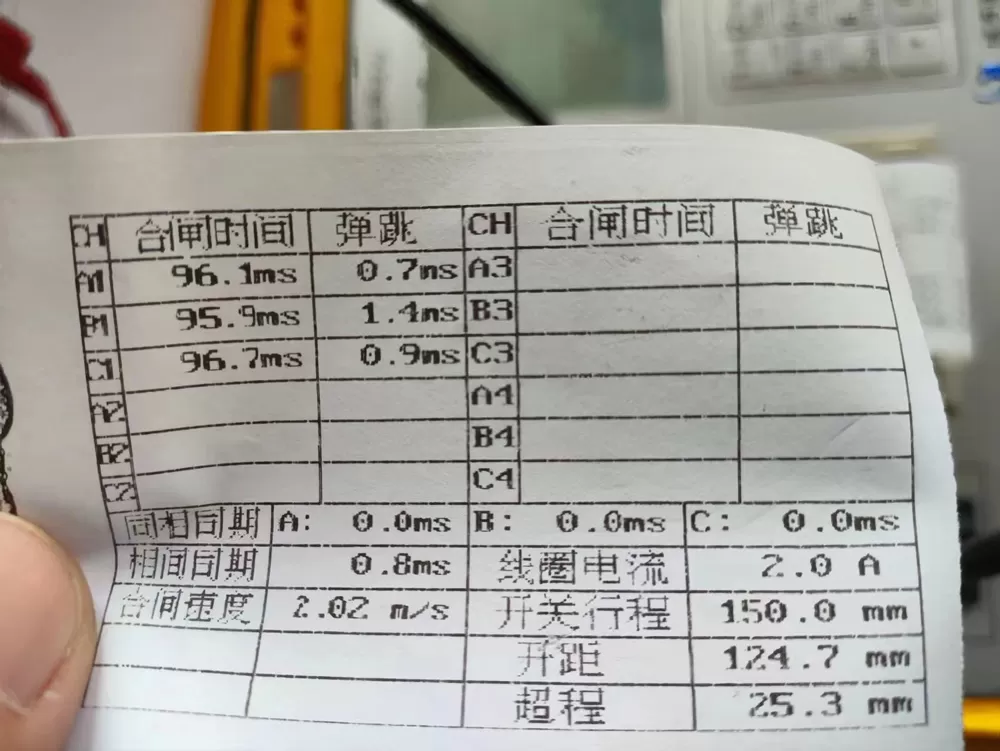

Figura 8 Resultado do teste de movimento e temporização do fechamento

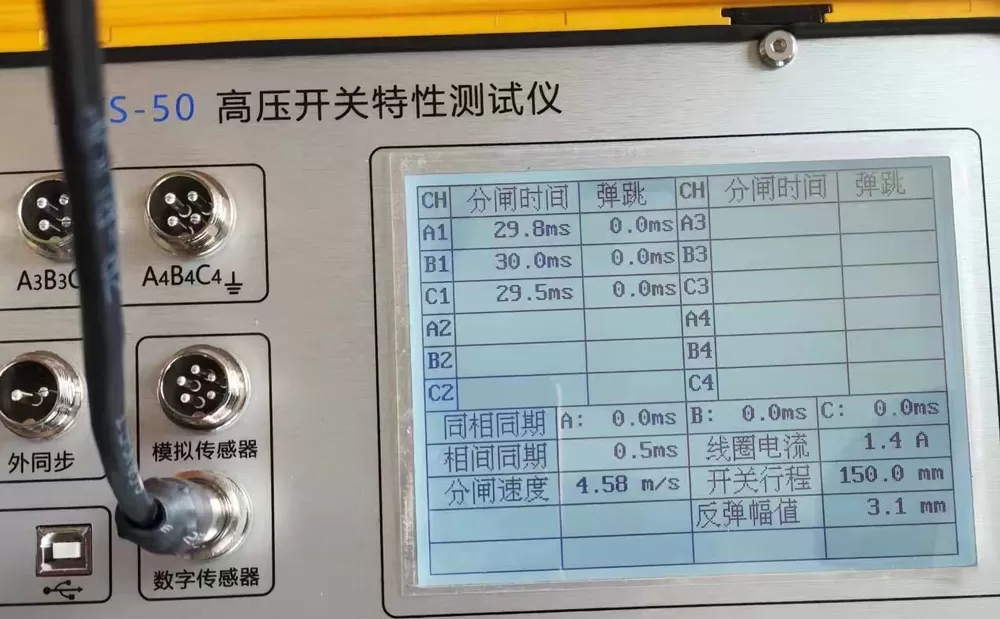

Figura 9 Resultado do teste de movimento e temporização da abertura

O objetivo principal do teste de características mecânicas do disjuntor é avaliar o desempenho e o status operacional do equipamento, garantindo uma operação segura e confiável. Esses testes envolvem medição detalhada e análise de parâmetros críticos, como tempo de abertura/fechamento, velocidade e distância de viagem. O objetivo é identificar problemas potenciais, estender a vida útil do equipamento e aumentar a estabilidade e a segurança dos sistemas de energia.

Através da comparação dos resultados dos testes e parâmetros do disjuntor, pode-se concluir que todos os resultados do disjuntor são qualificados.
