Menor requisito de potência de entrada
Onda senoidal AC pura na saída
Fácil de combinar reator para output tensão diferente.
Através do reator do dispositivo combinado, ele pode produzir alta tensão CA estável, que é usada principalmente para teste de resistência de tensão CA de equipamentos elétricos no local, como cabos reticulados, transformadores, GIS, motores e geradores.
De acordo com diferentes usuários, diferentes equipamentos testados, diferentes requisitos de teste, o dispositivo pode ser personalizado de acordo com as necessidades.
Nomes do produto: Dispositivo ressonante de tensão Ac, frequência variável ressonante, equipamento completo para teste de ressonância da série de conversão de frequência.

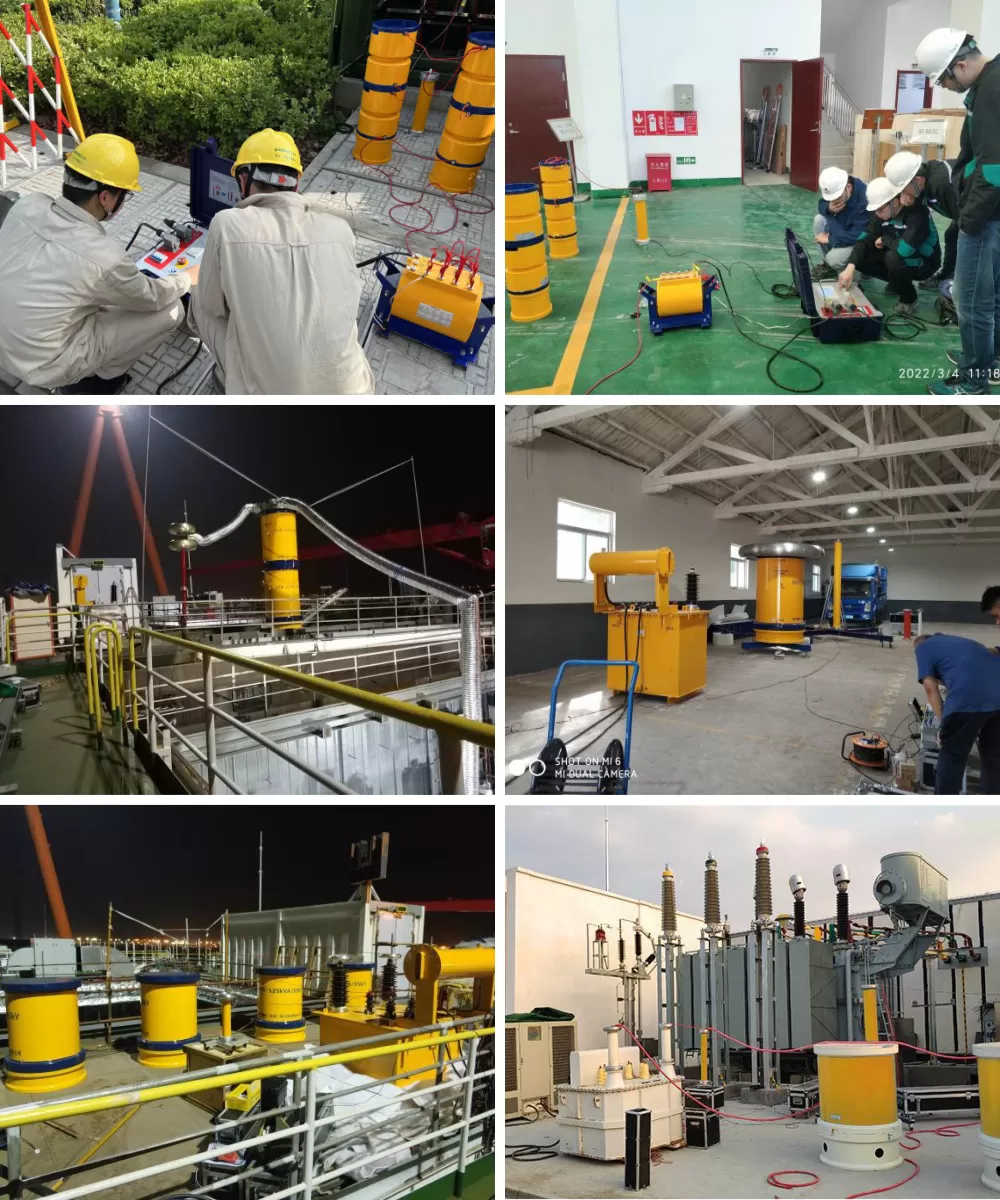

Cabos
GIS
Motores e geradores
Outras aplicações possíveis (Transformers, CTs, PTs; Bushings; PD Testing)
Vs. Transformadores de teste de frequência de potência tradicionais
Compacto & leve:Os transformadores convencionais requerem fontes de alimentação volumosas para saída de alta tensão. A ressonância em série usa conversão de frequência para reduzir as necessidades de capacidade da fonte de alimentação, reduzindo o peso em mais de 60% para fácil implantação no local.
Adaptabilidade alta:Auto-adaptação para testar a capacitância do objeto (cabos, GIS, geradores) ajustando a frequência (30-300Hz). Elimina as limitações de capacidade dos transformadores tradicionais com altas cargas capacitivas.
Eficiência energética & segurança:A corrente/tensão em fase durante a ressonância minimiza o consumo de energia (70% menos). A proteção avançada contra sobrecorrente/sobretensão reduz os riscos de danos ao isolamento.
Vs. Sistemas VLF (Muito Baixa Frequência)
Testes mais rápidos:O VLF requer teste prolongado (por exemplo, 15 minutos a 0,1Hz-1 min a 50Hz). A ressonância em série usa saída de quase frequência de energia, reduzindo o tempo de teste em 80%, enquanto está em conformidade com os padrões de envelhecimento acelerado IEC/IEEE.
Diagnósticos precisos:Formas de onda sinusoidais puras sob ressonância revelam verdadeiros defeitos de isolamento, evitando erros de julgamento causados pela distorção da forma de onda VLF.
Suporte multi-aplicação:Cobre o suporte de CA do cabo, a tensão induzida pelo transformador e os testes GIS. O VLF é limitado a tipos de cabos parciais.

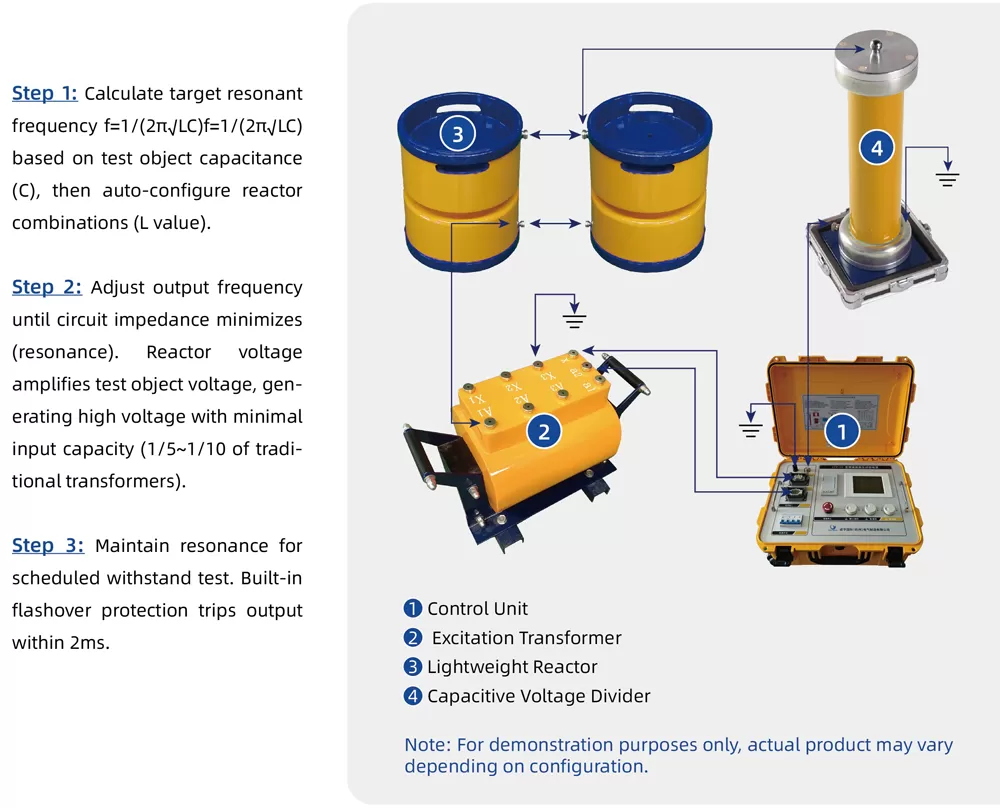

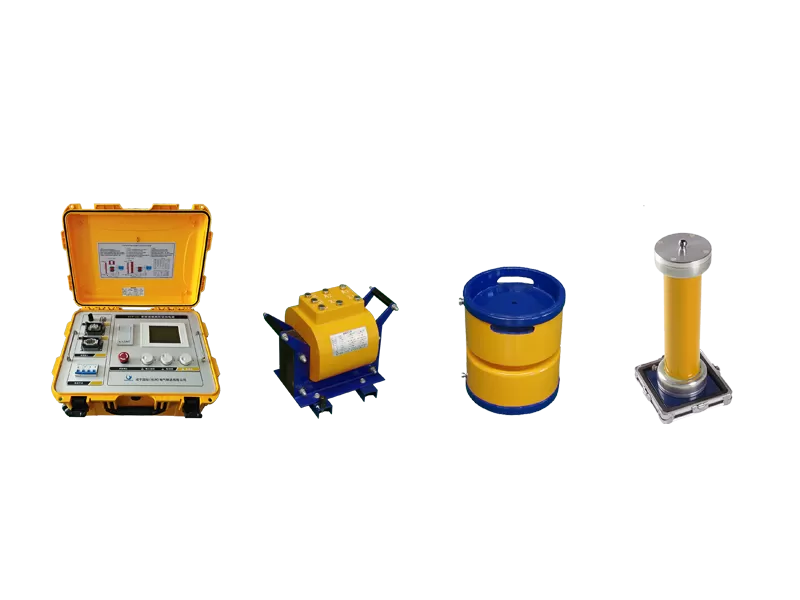

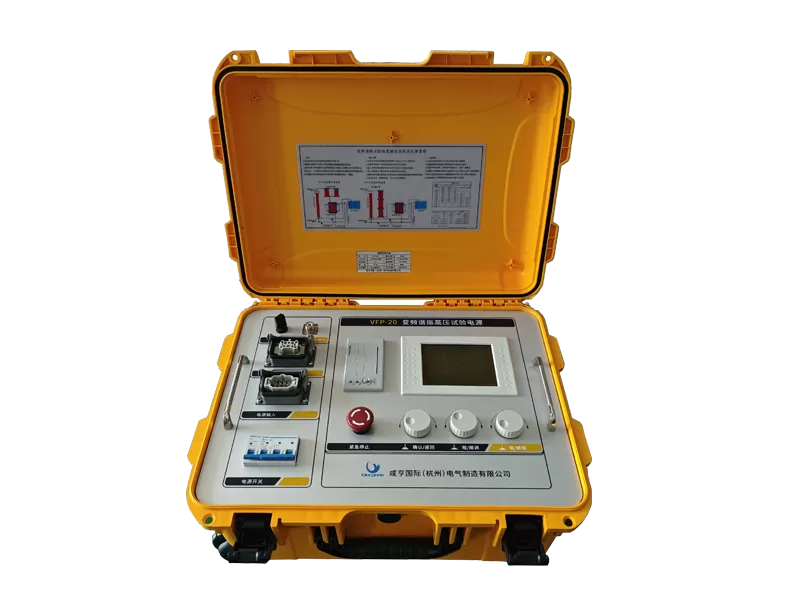

Unidade de controle:Converte a energia da rede de 50/60Hz para frequência ajustável (30-300Hz).

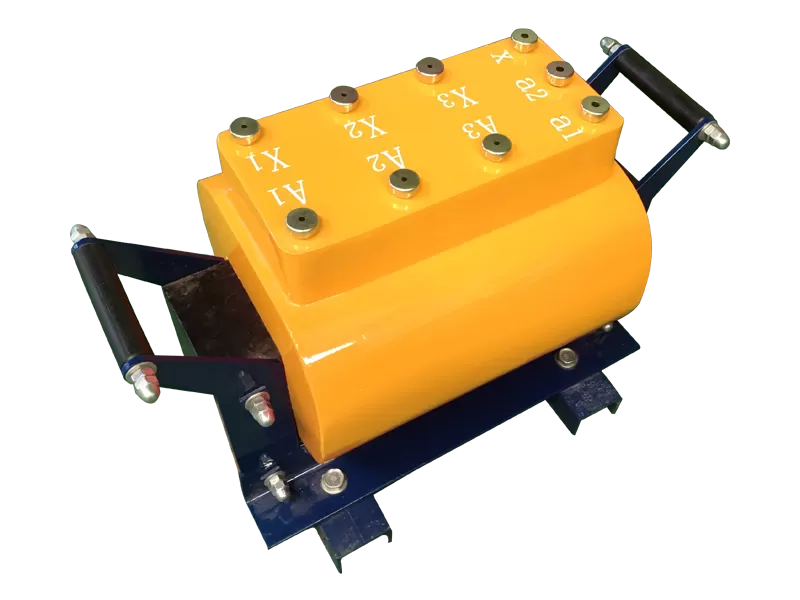

Transformador de excitação:Aumenta a saída do conversor para energizar os reatores.

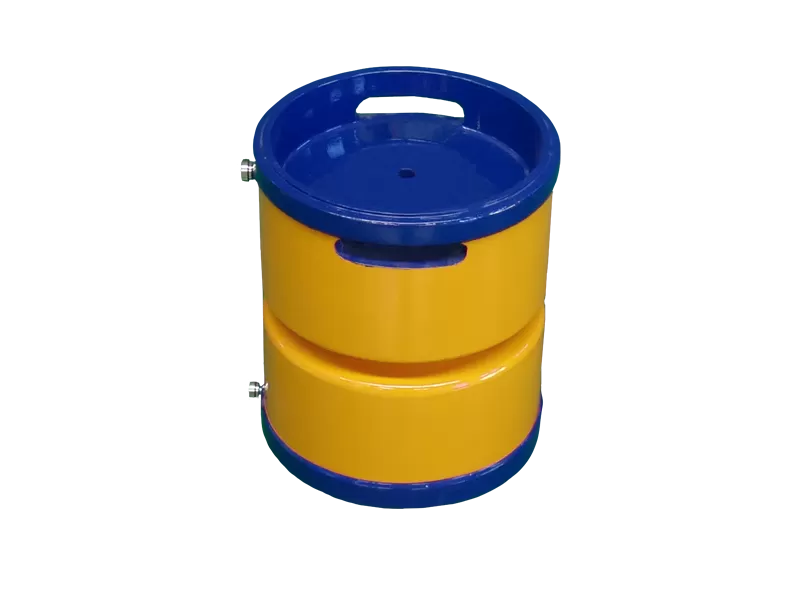

Reator ressonante de alta tensão:Indutância ajustável (série/paralelo) para formar circuito ressonante com capacitância de objeto de teste (C).

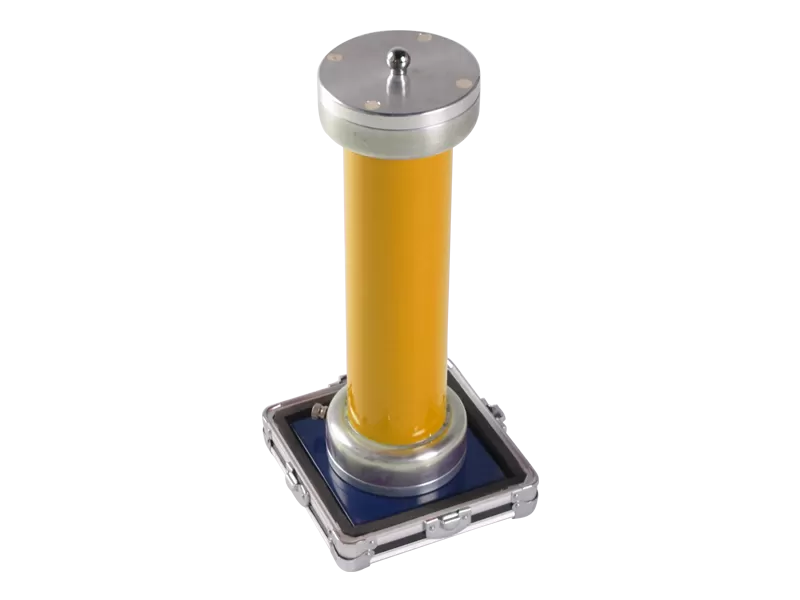

Divisor de tensão capacitivo:Monitora a saída de alta tensão com precisão de ± 1% para controle de malha fechada.
Tensão de saída | 0-500kV e abaixo |
Frequência de saída | 20-300Hz |
Forma de onda de saída | Onda senoidal |
Precisão de medição de alta tensão | 1,0% |
Resolução de frequência | 0,01Hz |
Ciclo de trabalho | 60 min ON / 30 min OFF |
Nível de isolamento | 1.2U 0/1min |
Fonte de alimentação | 220V monofásico ou 380V ± 10% trifásico, 50/60Hz ± 2% |
Dados típicos do produto
Modelo | Capacidade nominal | Tensão nominal | O objetivo principal |
ESR-800(160/60) | 160kVA | 0-60kV | 1. Conheça o cabo de 10kV/400mm ² 3.0km, capacitância ≤ 1.25µF, frequência de teste 30-300Hz, tensão de teste ≤ 17.4kV, tempo de teste ≤ 15min. |
ESR-800(240/130) | 240kVA | 0-130kV | 1. Conheça o cabo 2.0km de 35kV/400mm ², capacitância ≤ 0,418µF, frequência de teste 30-300Hz, tensão de teste ≤ 52kV, tempo de teste ≤ 60min. |
ESR-800(1800/600) | 1800kVA | 0-600kV | 1. Conheça os transformadores de 400kV, disjuntores, GIS e outros testes de tensão suportável AC, teste de tensão ≤ 600kV, teste de frequência 30-300Hz, tempo de teste ≤ 60min. |
ESR-800(4000/800) | 4000kVA | 0-800kV | Conheça o teste de tensão suportável AC do transformador 765kV, tensão de teste ≤ 800kV, frequência de teste 30-300Hz, tempo de teste ≤ 60min. |
