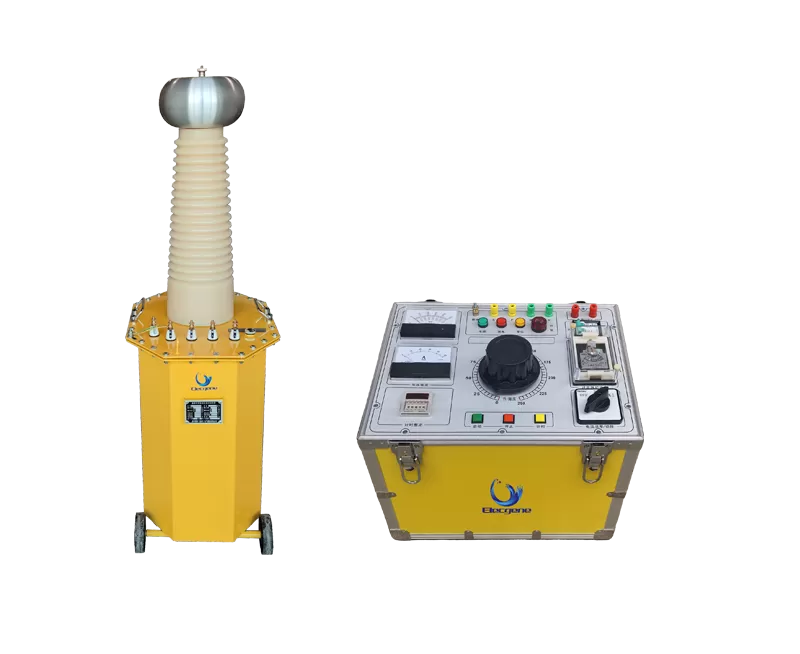

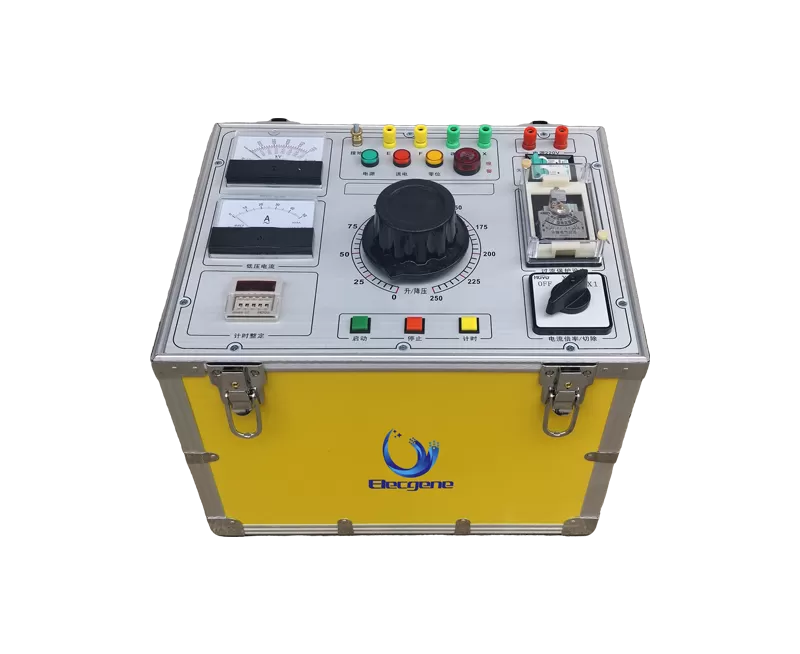

O design de duas peças permite que o operador use a unidade a uma distância segura. A unidade de controle é usada para operar o transformador de alta tensão. A unidade consiste em um variac, instrumentos de exibição de corrente/tensão, um temporizador para a duração do teste e um circuito de segurança.
| YTB-20(5/100) | YTB-20(10/100) | |
| Capacidade nominal | 5kVA | 10kVA |
| Tensão de entrada | 200 ~ 240VAC,50/60Hz | 200 ~ 240VAC,50/60Hz |
| Saída de alta tensão | 0 ~ 100kV AC 0 ~ 140kV DC (opcional) | 0 ~ 100kV AC 0 ~ 140kV DC (opcional) |
| Corrente de saída | 0 ~ 50mA AC 0 ~ 15mA DC (opcional) | 0 ~ 100mA AC 0 ~ 35mA DC (opcional) |
| Relação | 1000 | 1000 |
| Material de isolamento | Óleo isolante | Óleo isolante |
| Ciclo de trabalho | 5 min ON / 15 min OFF a 5 kVA | 5 min ON / 15 min OFF a 10 kVA |
| Unidade de controle | ||
| Peso líquido | 21kg | 37kg |
| Tamanho líquido | 440*340*230mm | 440*340*380mm |

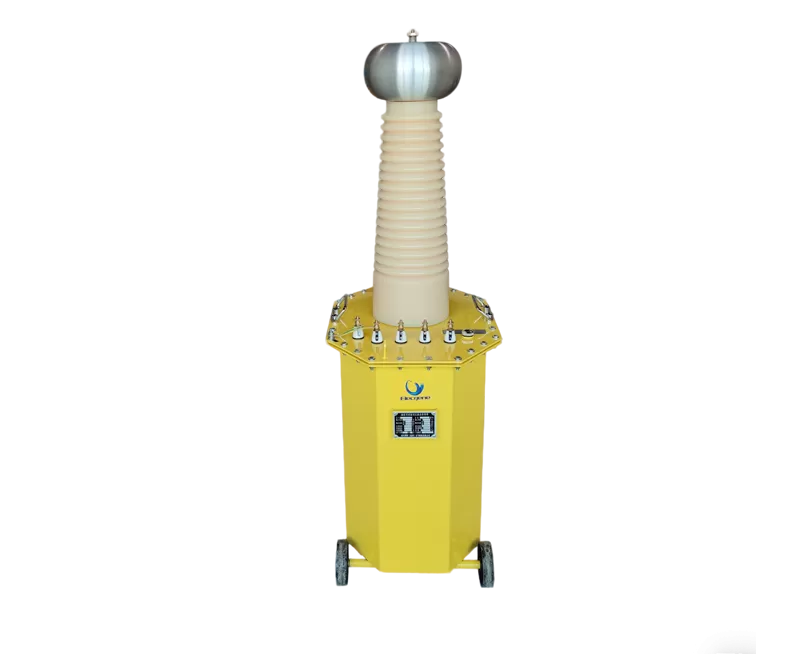

| Transformador | ||
| Peso líquido | 100kg | 115kg |
| Tamanho líquido | 465*350*1100mm | 495*350*1120mm |
