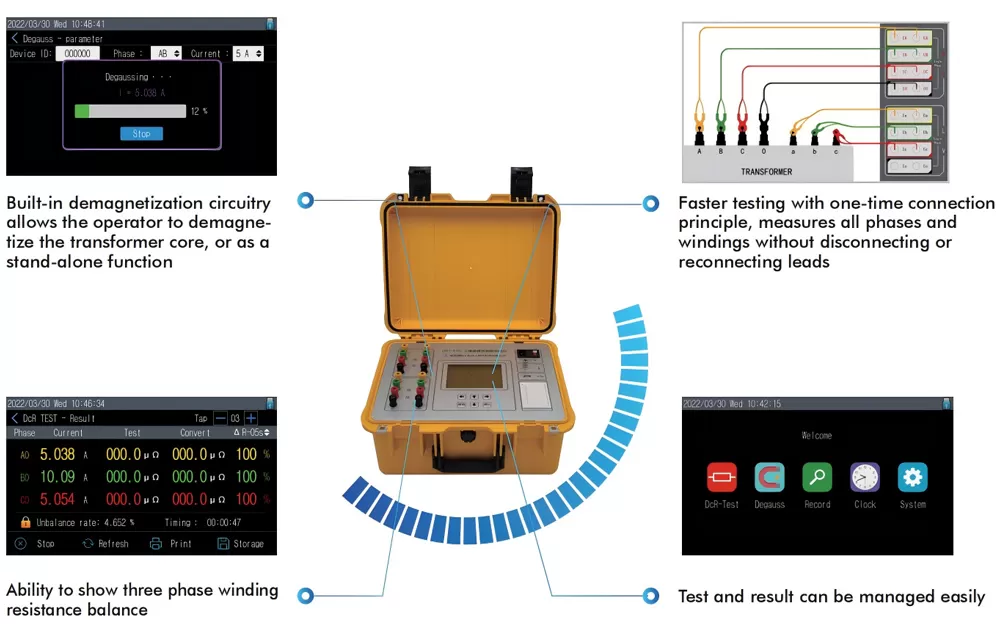

Impressora embutida
Auto-desmagnetização embutida
Corrente de teste DC até 20A(DRT-320L), 40A(DRT-340L)
O princípio de conexão única resulta em um tempo de configuração mais rápido, eliminando o risco de segurança
Capacidade de medição automatizada de oito terminais/seis enrolamentos
Enrolamento simultâneo magnetização para medições rápidas e precisas de resistência ao enrolamento dc de altas cargas indutivas

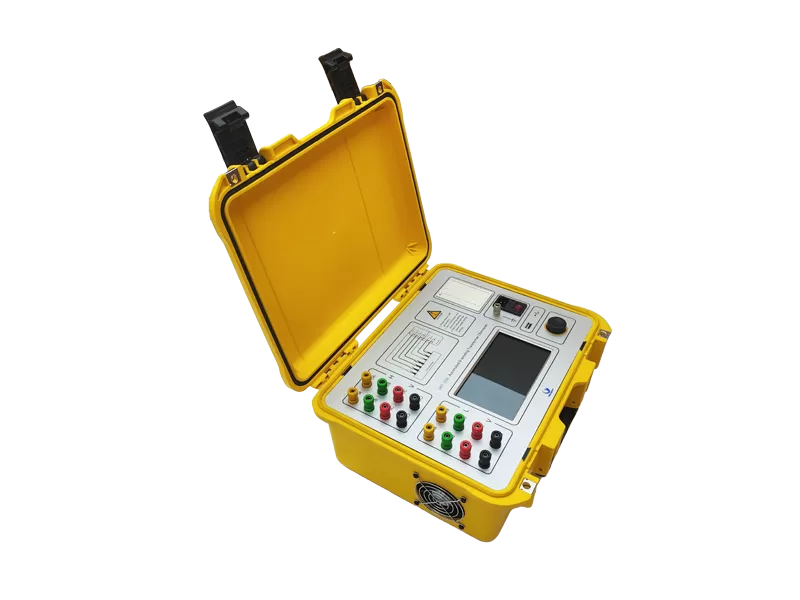

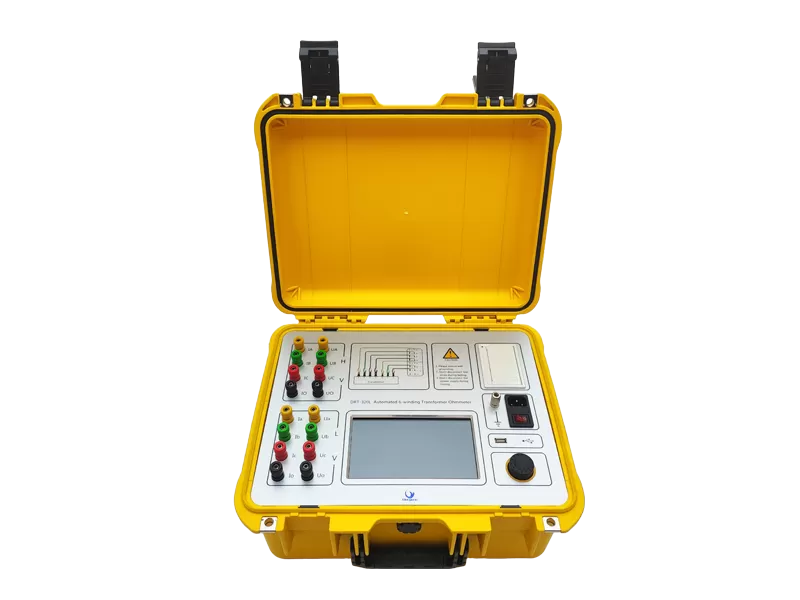

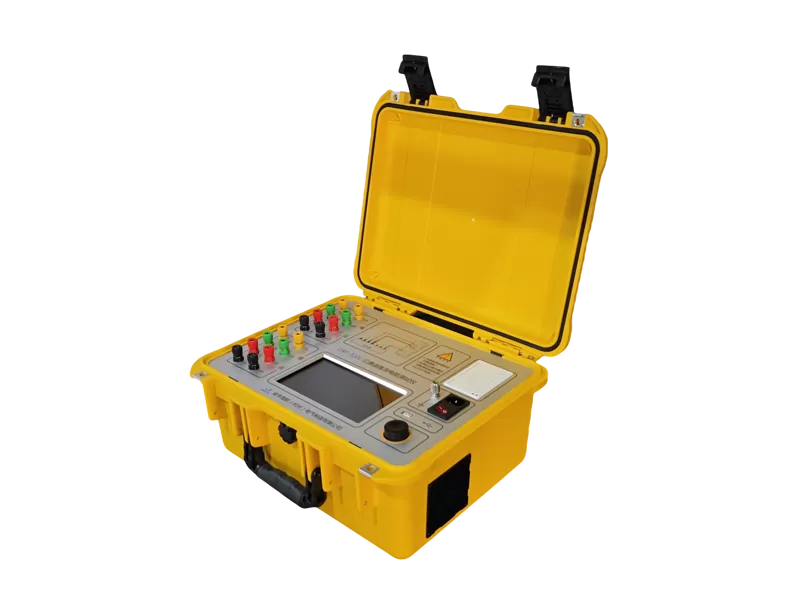

A série DRT3XXL de ohmímetros de transformador de seis enrolamentos automatizados oferece capacidade total de medição de resistência de oito terminais. Ele foi projetado para economizar tempo testando todos os seis enrolamentos normais sem ter que desconectar e reconectar os condutores durante o teste. Além disso, o método de magnetização de enrolamento simultâneo (SWM) fornece medições rápidas e confiáveis, mesmo em grandes transformadores com configuração delta no lado de baixa tensão.
O transformador da série DRT3XXL Ohmmeter é usado para:

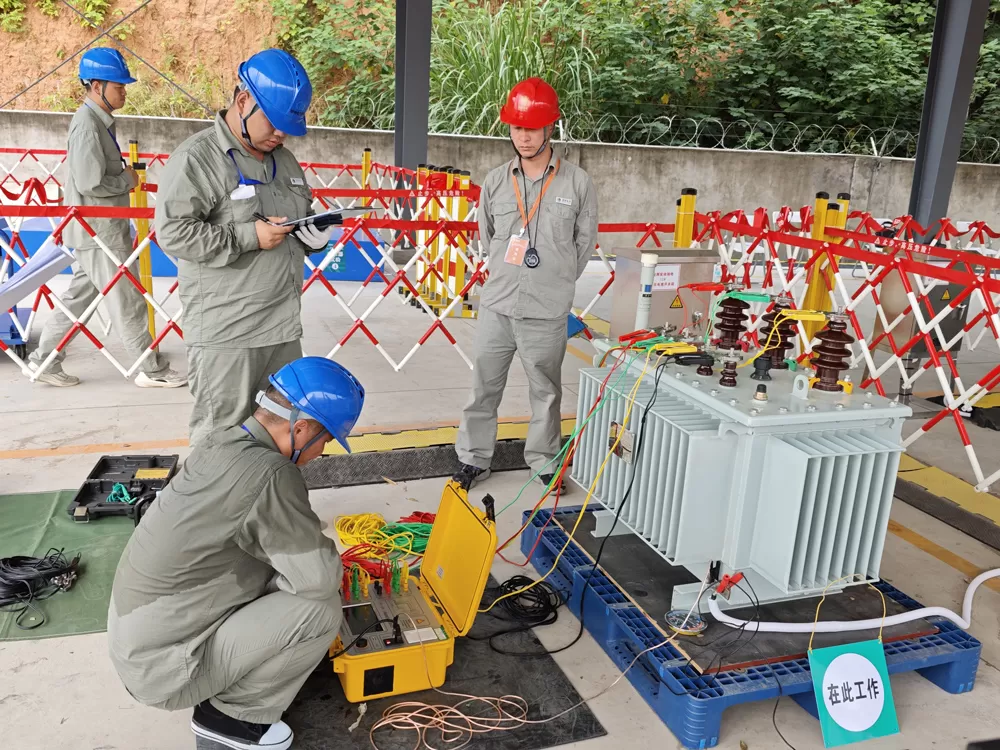

„ Execute testes de campo de CT, PT, enrolamentos do transformador de potência e seus trocadores de derivação associados e motores/geradores.
„ Verifique os resultados do teste de resistência do enrolamento de fábrica.
„ Execute testes de execução de calor de fábrica.
„ Diagnosticar e identificar problemas como a presença de defeitos em transformadores, como conexões soltas, e verificar a operação de trocadores de torneira sob carga.
| Modelo de teste | Fase monofásica ou trifásica | |
| Teste atual | Fase monofásica: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA | |
| Trifásico: 10A + 10A, 5A + 5A, 1A + 1A, 0.1A + 0.1A | ||
| Faixa de teste | Fase monofásica: 20A(0.5mΩ ~ 1 Ω) 10A(1.0mΩ ~ 2 Ω) 5 A(10mΩ ~ 4 Ω) 1 A (0,1Ω ~ 20Ω) 0,1A (2.0Ω ~ 100Ω) 10mA(50Ω ~ 2kΩ) <1mA(500Ω ~ 25kΩ) | Trifásico: 10A + 10A(0.5mΩ ~ 0.8 Ω) 5 A + 5 A(10 mΩ ~ 1,6 Ω) 1 A + 1 A (0,1 Ω ~ 8,0 Ω) 0.1A + 0.1A(2.0 Ω ~ 80 Ω) |
| Precisão | ± 0,2% rdg + 2digt | |
| Potência de entrada | 200 ~ 240VAC, 50/60Hz | |
| Uso de temperatura | -10 °C ~ 50 °C | |
| Humidade relativa | ≤ 90%, sem orvalho | |
| Peso líquido | 9kg | |
| Tamanho líquido | 400 × 315 × 223mm | |

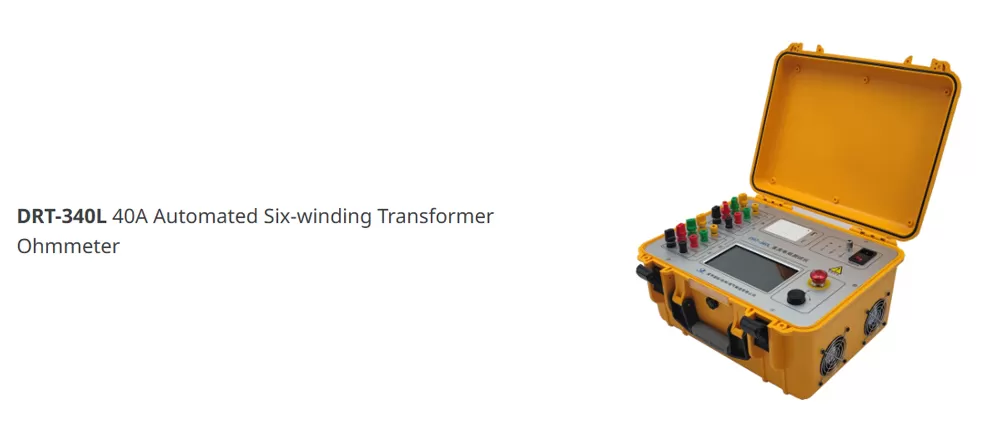

| Modelo de teste | Fase monofásica ou trifásica | |
| Teste atual | Fase monofásica: 40A, 20A, 10A, 5A, 1A, 0.2A, 10mA, <1mA | |
| Três fases: 20A + 20A,10A + 10A, 5A + 5A, 1A + 1A, 0.2A + 0.2A | ||
| Faixa de teste | Fase monofásica: 40A(0.1mΩ ~ 0.5Ω)20A(0.5mΩ ~ 1 Ω) 10A(1.0mΩ ~ 2 Ω) 5 A(10mΩ ~ 4 Ω) 1 A (0,1Ω ~ 20Ω) 0.2A(1.0Ω ~ 100Ω) 10mA(50Ω ~ 2kΩ) <1mA(500Ω ~ 25kΩ) | Trifásico: 20A + 20A(0.2mΩ ~ 0.3 Ω) 10A + 10A(0.5mΩ ~ 0.6 Ω) 5 A + 5 A(10 mΩ ~ 1,5 Ω) 1 A + 1 A (0,1 Ω ~ 7,0 Ω) 0,2A + 0,2A (1,0 Ω ~ 30 Ω) |
| Precisão | ± 0,2% rdg + 2digt | |
| Potência de entrada | 200 ~ 240VAC, 50/60Hz | |
| Uso de temperatura | -10 °C ~ 50 °C | |
| Humidade relativa | ≤ 90%, sem orvalho | |
| Peso líquido | 13,4 kg | |
| Tamanho líquido | 428 × 350 × 230mm | |
