Pequeno e leve para fácil utilização
Conheça o padrão IEC 60076-18
Software de análise permite mais diagnósticos

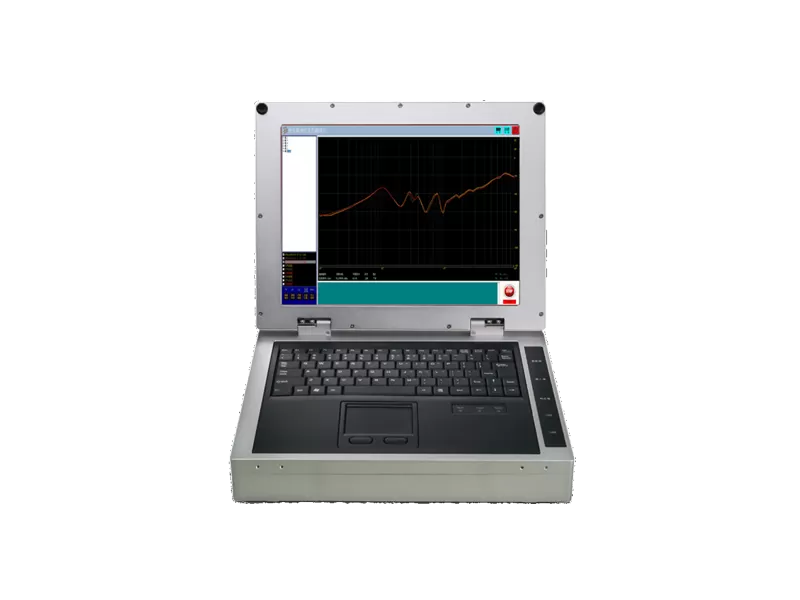

PC integrado com teclado e touch pad

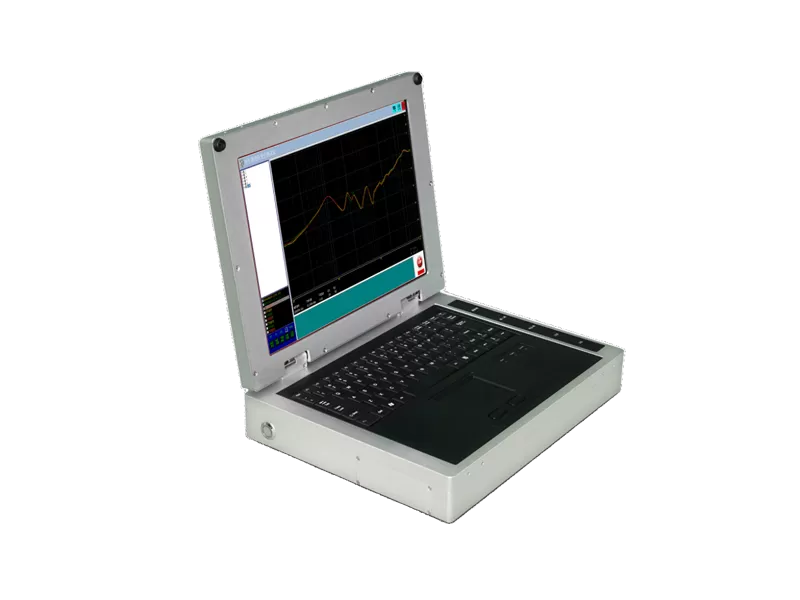

WDT-200 usam o método SFRA para avaliar se um transformador foi ou não sujeito a danos mecânicos. Ele está embutido em um estojo de transporte resistente que inclui um computador de bordo, tornando-o ainda mais transportável. Há uma grande tela brilhante para torná-lo confortável de usar, mesmo em luz solar brilhante. Os dados podem ser armazenados no disco rígido e podem ser baixados usando a porta USB.

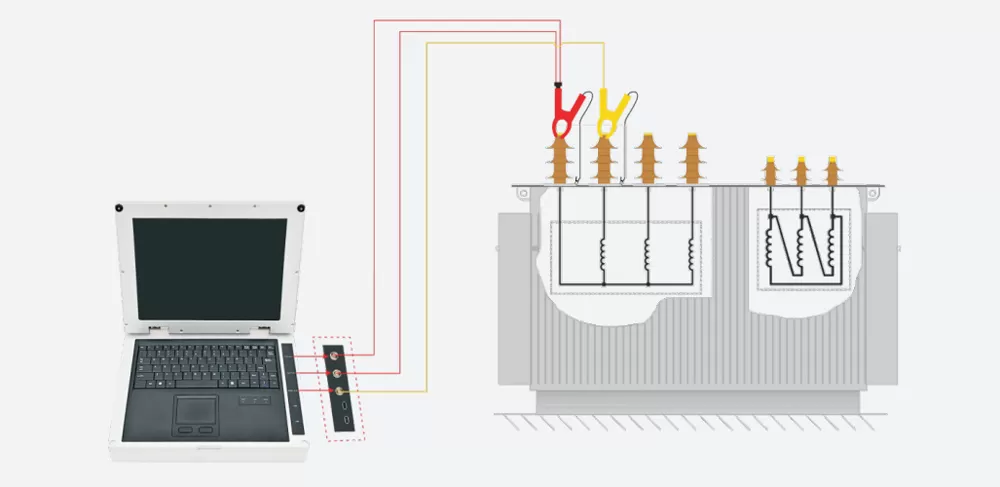

WDT-200 injeta uma tensão de excitação sinusoidal com uma frequência continuamente crescente em uma extremidade do enrolamento do transformador e mede o sinal retornando da outra extremidade. Devido a uma medição direta no domínio da frequência, nenhum processamento de dados adicional é necessário.

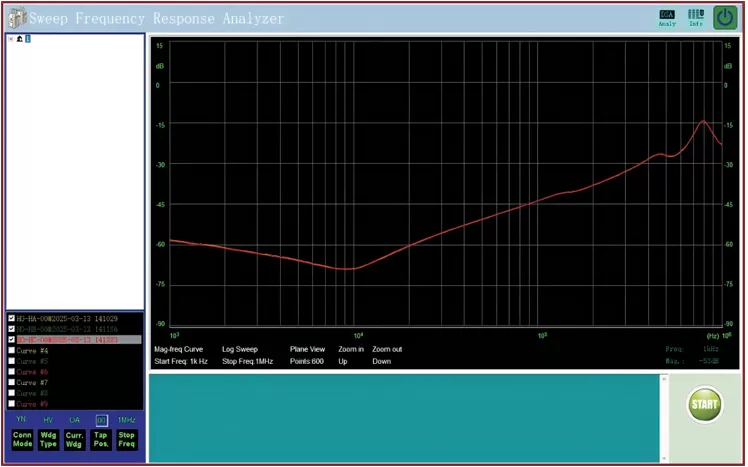

A comparação de sinais de entrada e saída gera uma resposta de frequência única, que pode ser comparada com dados de referência. Assim, os desvios podem indicar mudanças de componentes internos. Esses desvios podem estar diretamente relacionados a diferentes seções da faixa de frequência e podem ser discernidos uns dos outros.
Deformações e deslocamentos sinuosos
Curtas curtas e enrolamentos abertos
Estruturas de fixação quebradas
Problemas de conexão do núcleo
Colapso parcial do enrolamento
Fundamentos básicos defeituosos
Movimentos do núcleo

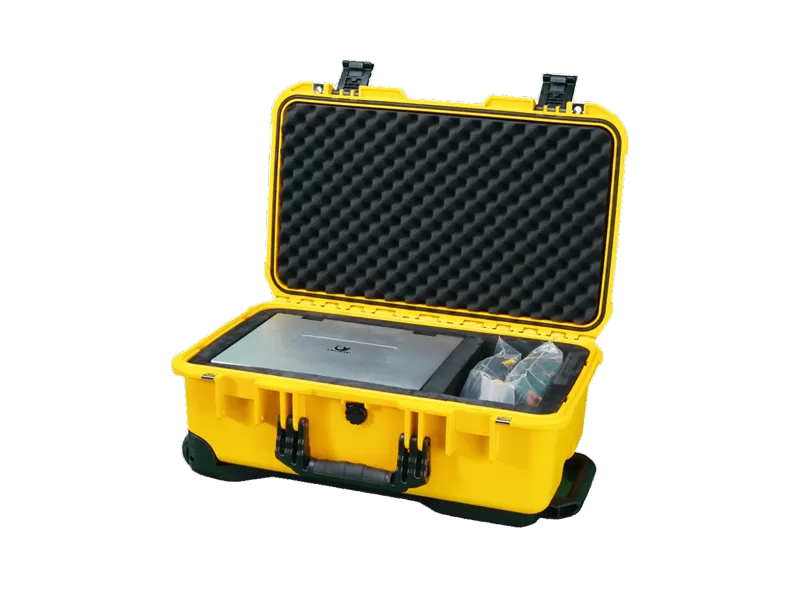

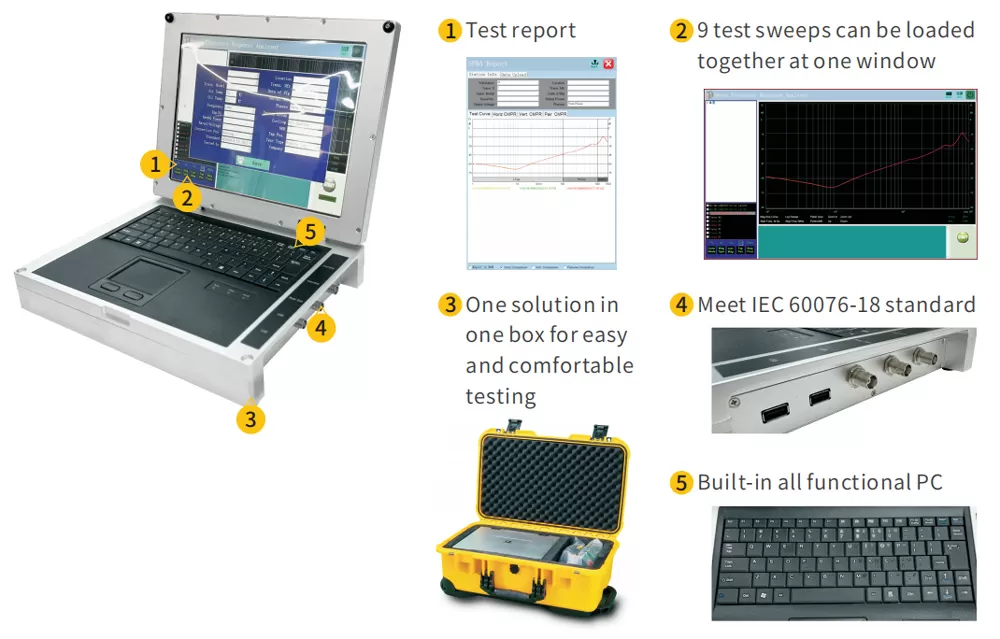

Uma solução em uma caixa para testes fáceis e confortáveis Com WDT-200, você obtém todos os componentes necessários em apenas uma caixa. Isso torna o teste bastante confortável e o sistema fácil de transportar. Sua caixa recém-desenvolvida e extremamente robusta é ideal para testes no local.
| Tensão de saída | Vpp-25V ajuste automático durante o teste |
| Impedância de entrada | 1MΩ (50Ω embutido combinando resistência no canal de teste) |
| Faixa de varredura de frequência | 10Hz-16MHz(30 MHzopcional) |
| Impedância de saída | 50Ω |
| Faixa dinâmica de medição | -120dB ~ 20dB |
| Precisão de frequência | 0,00001 |
| Fonte de alimentação | 180-270VAC,50/60Hz |
| Condições ambientais | Operatingtemperature:-10 °C ~ 50 °C Umidade: ≤ 90% |
| Tamanho líquido | 310 × 240 × 75mm |
| Peso líquido | 4,5 kg |
| Peso total | 15kg (incluindo o caso e o cabo de teste set) |
