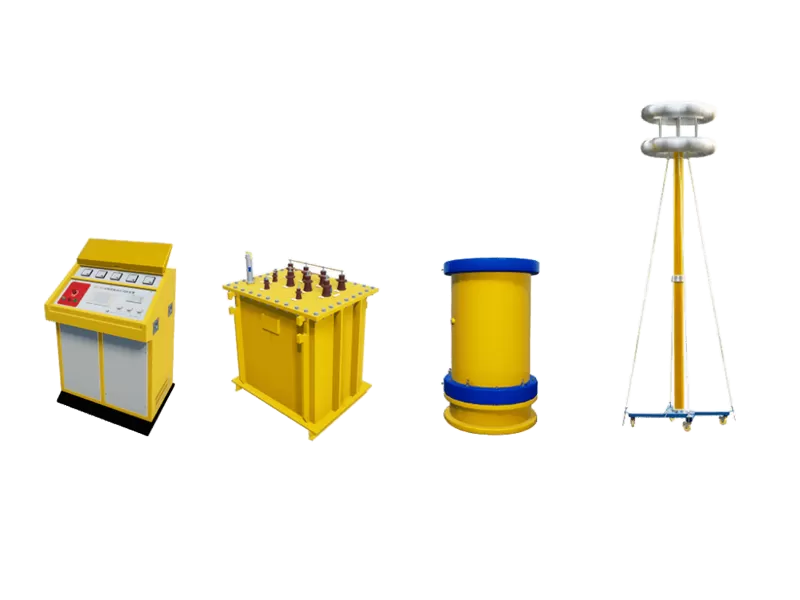

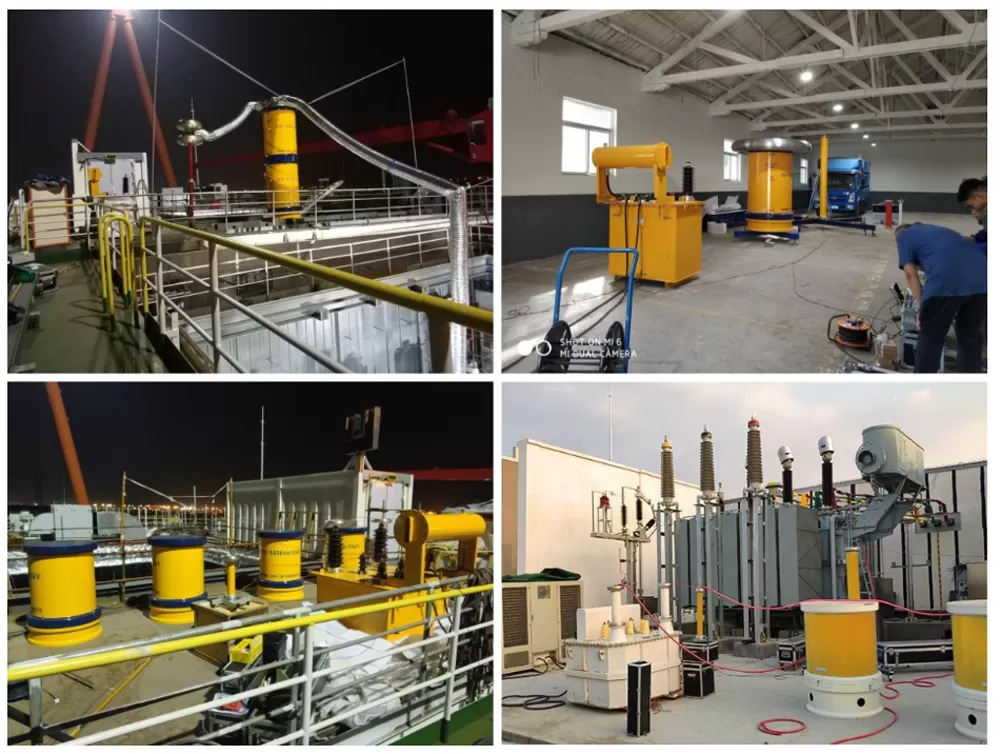

ESR-800 HV Ressonante Sistema de Teste

Através do reator do dispositivo combinado, ele pode produzir alta tensão CA estável, que é usada principalmente para teste de resistência de tensão CA de equipamentos elétricos no local, como cabos reticulados, transformadores, GIS, motores e geradores. De acordo com diferentes usuários, diferentes equipamentos testados, diferentes requisitos de teste, O dispositivo pode ser personalizado de acordo com as necessidades.

Nomes do produto: Dispositivo ressonante de tensão Ac, frequência variável ressonante, equipamento completo para teste de ressonância da série de conversão de frequência.

Este sistema pode ser usado para teste de tensão suportável AC de objetos de teste capacitivo em campo de média e alta tensão.

(1) teste de tensão suportável AC de 6 ~ 765kV cabo XLPE;

(2) teste de tensão suportável AC de 35 ~ 765kV GIS;

(3) teste de tensão suportável AC de 10 ~ 765kV interruptor, ônibus, bucha, etc.

(4) teste de tensão suportável de frequência de energia do transformador de potência 10 ~ 765kV;

(5) teste de tensão suportável de frequência de energia de 10 ~ 765kV PT e CT;

(6) teste de tensão suportável de frequência de energia do grupo gerador;

(7)AC Suportar teste de tensão de 10 ~ 765kV capacitor de energia, etc.

Vs. Transformadores de teste de frequência de potência tradicionais

• Compacto & leve:Os transformadores convencionais requerem fontes de alimentação volumosas para saída de alta tensão. A ressonância em série usa conversão de frequência para reduzir as necessidades de capacidade da fonte de alimentação, reduzindo o peso em mais de 60% para fácil implantação no local.

• Adaptabilidade alta:Auto-adaptação para testar a capacitância do objeto (cabos, GIS, geradores) ajustando a frequência (30-300Hz). Elimina as limitações de capacidade dos transformadores tradicionais com altas cargas capacitivas.

• Eficiência energética & segurança:A corrente/tensão em fase durante a ressonância minimiza o consumo de energia (70% menos). A proteção avançada contra sobrecorrente/sobretensão reduz os riscos de danos ao isolamento.

Vs. Sistemas VLF (Muito Baixa Frequência)

• Testes mais rápidos:O VLF requer teste prolongado (por exemplo, 15 minutos a 0,1Hz-1 min a 50Hz). A ressonância em série usa saída de quase frequência de energia, reduzindo o tempo de teste em 80%, enquanto está em conformidade com os padrões de envelhecimento acelerado IEC/IEEE.

• Diagnósticos precisos:Formas de onda sinusoidais puras sob ressonância revelam verdadeiros defeitos de isolamento, evitando erros de julgamento causados pela distorção da forma de onda VLF.

• Suporte multi-aplicação:Cobre o suporte de CA do cabo, a tensão induzida pelo transformador e os testes GIS. O VLF é limitado a tipos de cabos parciais.

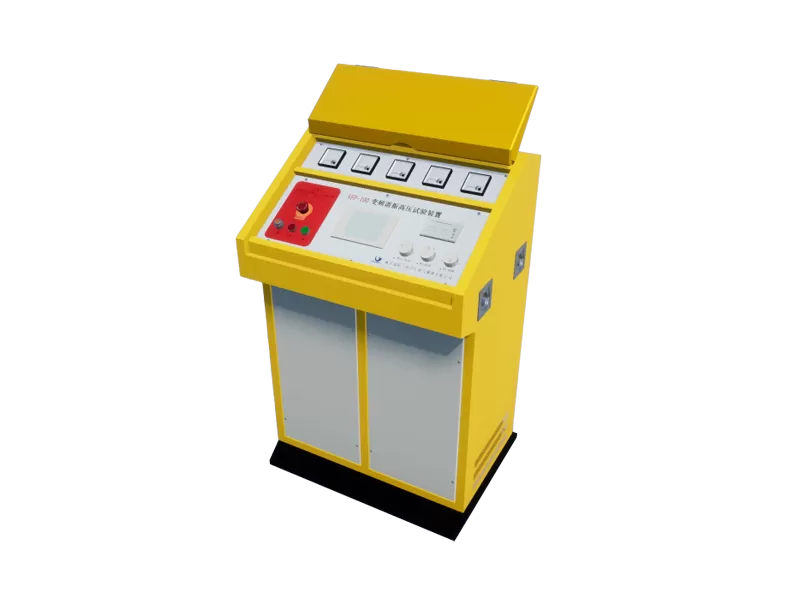

• Unidade de controle:Converte a energia da rede de 50/60Hz para frequência ajustável (30-300Hz).

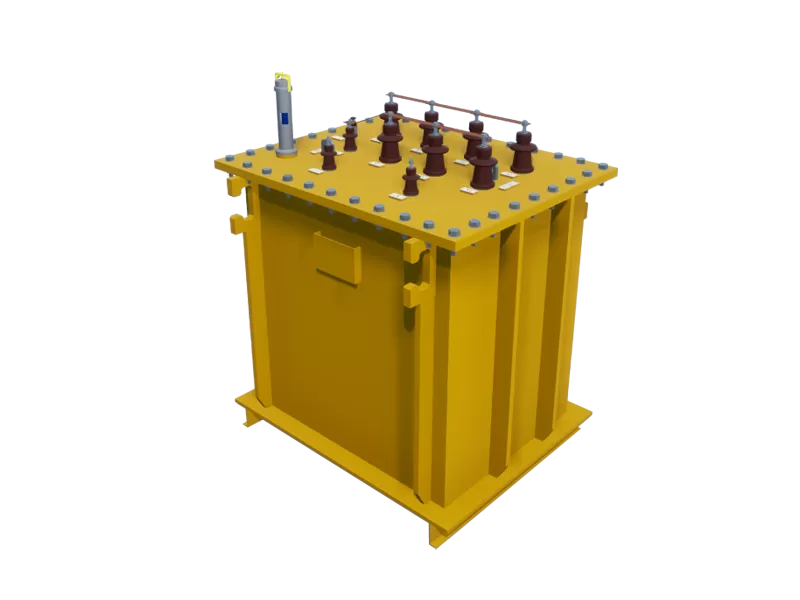

• Transformador de excitação:Aumenta a saída do conversor para energizar os reatores.

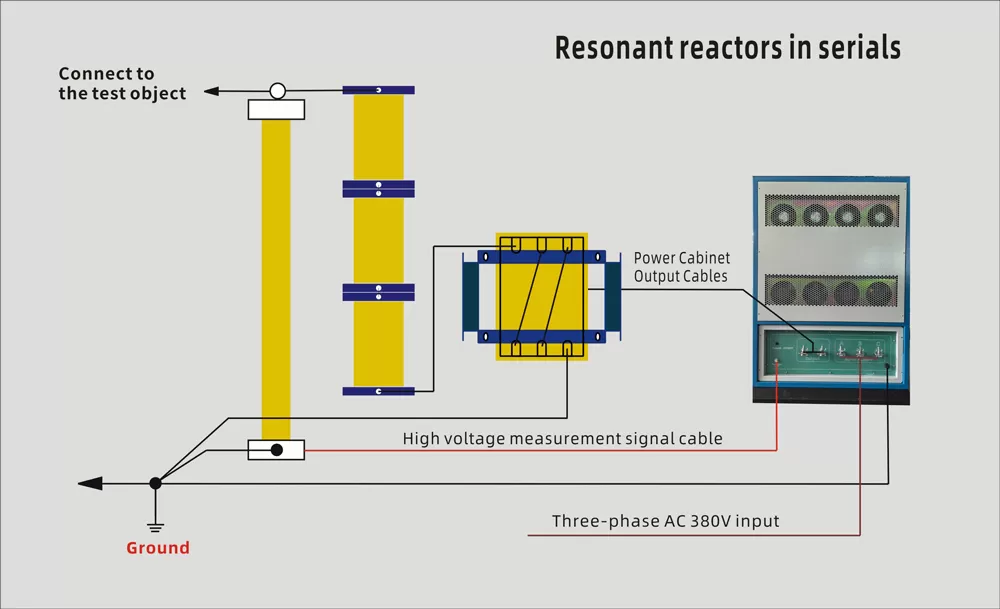

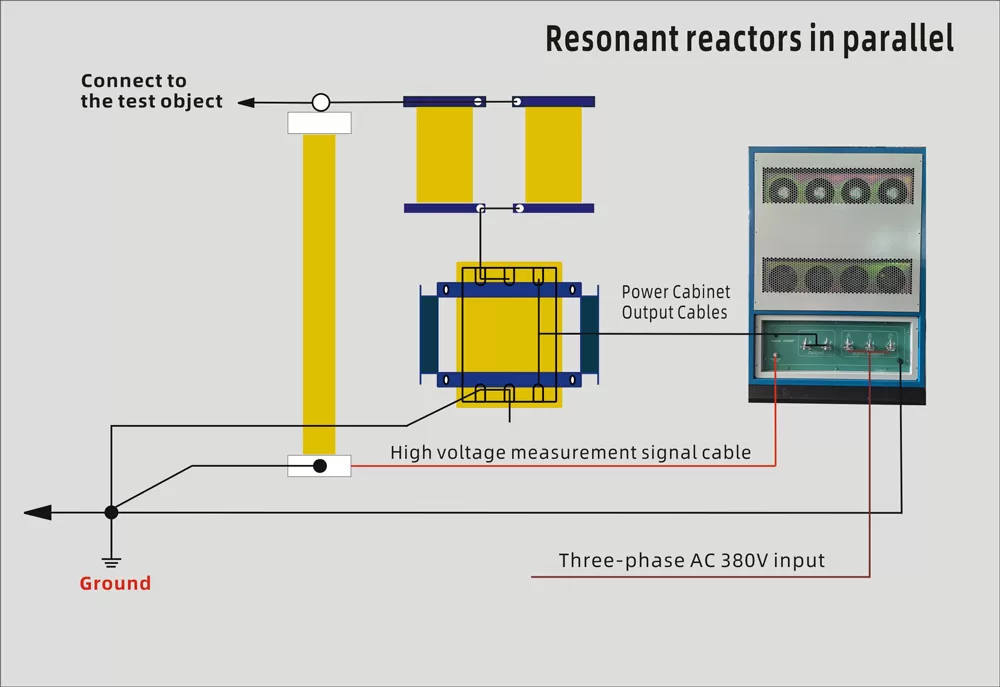

• Reator ressonante de alta tensão:Indutância ajustável (série/paralelo) para formar circuito ressonante com capacitância de objeto de teste (C).

• Divisor de tensão capacitivo:Monitora a saída de alta tensão com precisão de ± 1% para controle de malha fechada.

Etapa 1: Calcular a frequência ressonante alvo f = 1/(2π √LC)f = 1/(2π √LC) com base na capacitância do objeto de teste (C), então auto-configurar combinações de reatores (valor L).

Passo 2: Ajuste a frequência de saída até que a impedância do circuito minimize (ressonância). A tensão do reator amplifica a tensão do objeto de teste, gerando alta tensão com capacidade mínima de entrada (1/5 ~ 1/10 dos transformadores tradicionais).

Passo 3: Mantenha a ressonância para o teste de resistência programado. Proteção de flashover embutida viagens de saída dentro de 2ms.

Dados típicos do produto
