Design portátil
Teste rápido (<1min)
CT joelheiras até 60 kV
Capacidade de testar CT e PT
Executa testes de carga secundária
Fácil de usar planos de teste automatizados de um botão

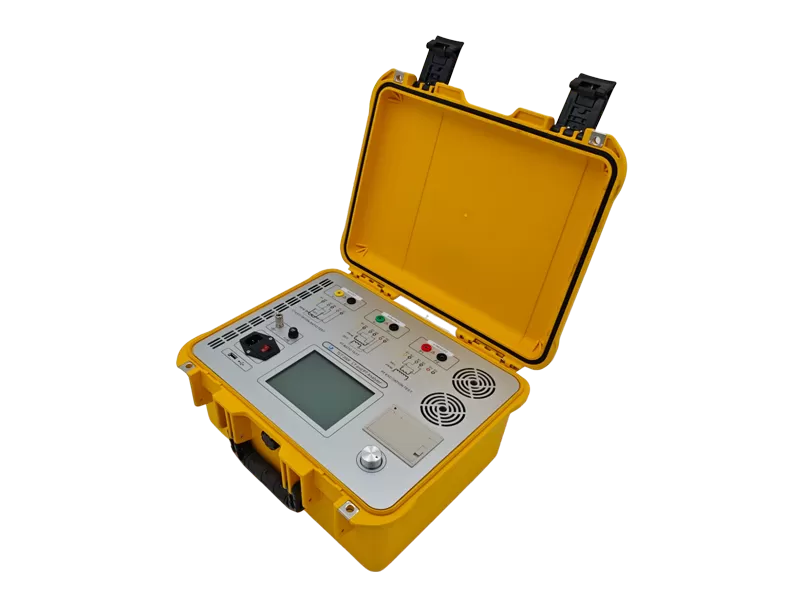

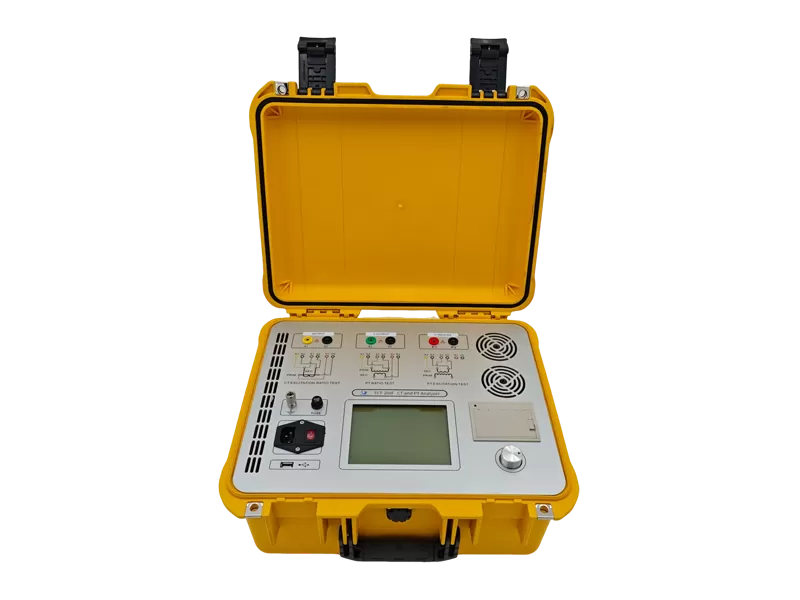

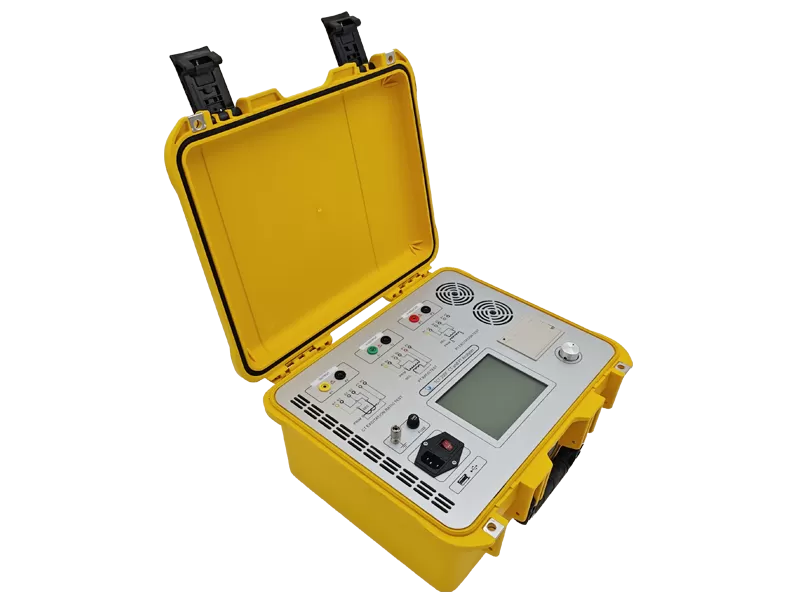

O conjunto de teste de TCT-200F é uma unidade leve, robusta e portátil capaz de testar testes de saturação, relação, polaridade e resistência ao enrolamento em CT e PT.
O TCT-200F facilita o teste de CTs. Ele se conectará diretamente aos CT de várias proporções e realizará todos os testes-saturação, relação e polaridade, resistência ao enrolamento, todos os toques com o apertar de um botão e sem alterar os eletrodos.
Rácio e precisão de fase resistência ao enrolamento
Classes de CT transitórias e parame (TPS, TPX,TPY e TPZ tipos CTs)
Características de excitação (pontos do joelho)
Fator de dimensionamento transitório (Ktd)
Erro composto (ALF, FS)
Impedância de carga
Se estiver ausente/desconhecido: tipo de TC, classe, relação, ponto do joelho, fator de potência, carga nominal, carga operacional etc.
| Saída | 0 ~ 180Vrms,12 braços, 36A (valor de pico) | |
| Precisão de Voltagem | ± 0,1% | |
| Relação CT | Alcance | 1 ~ 40000 |
| Precisão | ± 0,05% | |
| PTRatio | Alcance | 1 ~ 40000 |
| Precisão | ± 0,5% | |
| Fase | Alcance | ± 2min |
| Precisão | 0,5 min | |
| Resistência DC | Alcance | 0 ~ 300Ω |
| Precisão | 0,2% ± 2mΩ | |
| Fardo | Alcance | 0 ~ 1000VA |
| Precisão | 0,2% ± 0,02VA | |
| Fonte de alimentação | 160-240 VAC,50/60Hz | |
| Condições ambientais | Temperatura de funcionamento:-10 °C ~ 50 V Umidade: ≤ 90% | |
| Tamanho líquido | 410 × 340 × 195mm | |
| NetWeight | 9,5 kg (sem cabos de medição) | |
